Quadro di comando del trasportatore di mangime
Quadro per il comando di un trasportatore di mangime a dischi o a spirale. Integra la protezione, il contattore, il selettore e il circuito di temporizzazione in un unico involucro, consentendo l'utilizzo di un solo sensore di mangime nella mangiatoia. Il circuito di temporizzazione limita l'usura dei contatti, eliminando le brevi accensioni del motore, e prolunga la durata del sistema meccanico limitando il tempo massimo di funzionamento in caso di esaurimento del mangime.
Parametri e caratteristiche:
- Protezione termica del motore
- FC-T2A5P – (1,6 – 2,5)A
- FC-T4AP – (2,5 – 4)A
- Contattore di potenza integrato 6A
- Selettore della modalità di funzionamento AUTOMATICO – SPENTO – MANUAL
- Ritardo di accensione 0 - 10 min
- Spegnimento ritardato in caso di assenza di mangime 10 – 60 min
- Interruttore automatico nel circuito di comando
- Ingresso per il finecorsa di sicurezza
- Compatibilità con sensori capacitivi ad alimentazione passiva
- Involucro a tenuta IP65
- Basso consumo energetico:
- 0,6W in attesa
- 2,3W in funzione
Funzionamento
Funzionamento manuale
Il sistema si avvia immediatamente e funziona fino allo spegnimento, all'apertura del finecorsa di sicurezza o all'intervento della protezione termica del motore.
Funzionamento automatico
Dopo aver rilevato l'esaurimento del mangime nella mangiatoia, il sensore invia un segnale di avvio; se il finecorsa di sicurezza è chiuso, il quadro di comando del trasportatore di mangime inizia a conteggiare il tempo T1 (ritardo di accensione) nell'intervallo 0-10min. Trascorso il tempo impostato T1, viene avviato il motore del trasportatore di mangime, che funziona fino a quando il sensore di mangime segnala il riempimento della mangiatoia. In caso di assenza di mangime nel serbatoio, il motore viene spento dopo il tempo massimo di funzionamento T2 nell'intervallo 10-60min. Il successivo avvio del trasportatore di mangime sarà possibile dopo il rifornimento di mangime, lo spegnimento e la riaccensione del sistema.
La modifica delle impostazioni dei tempi T1,T2 richiede lo spegnimento e la riaccensione del sistema.

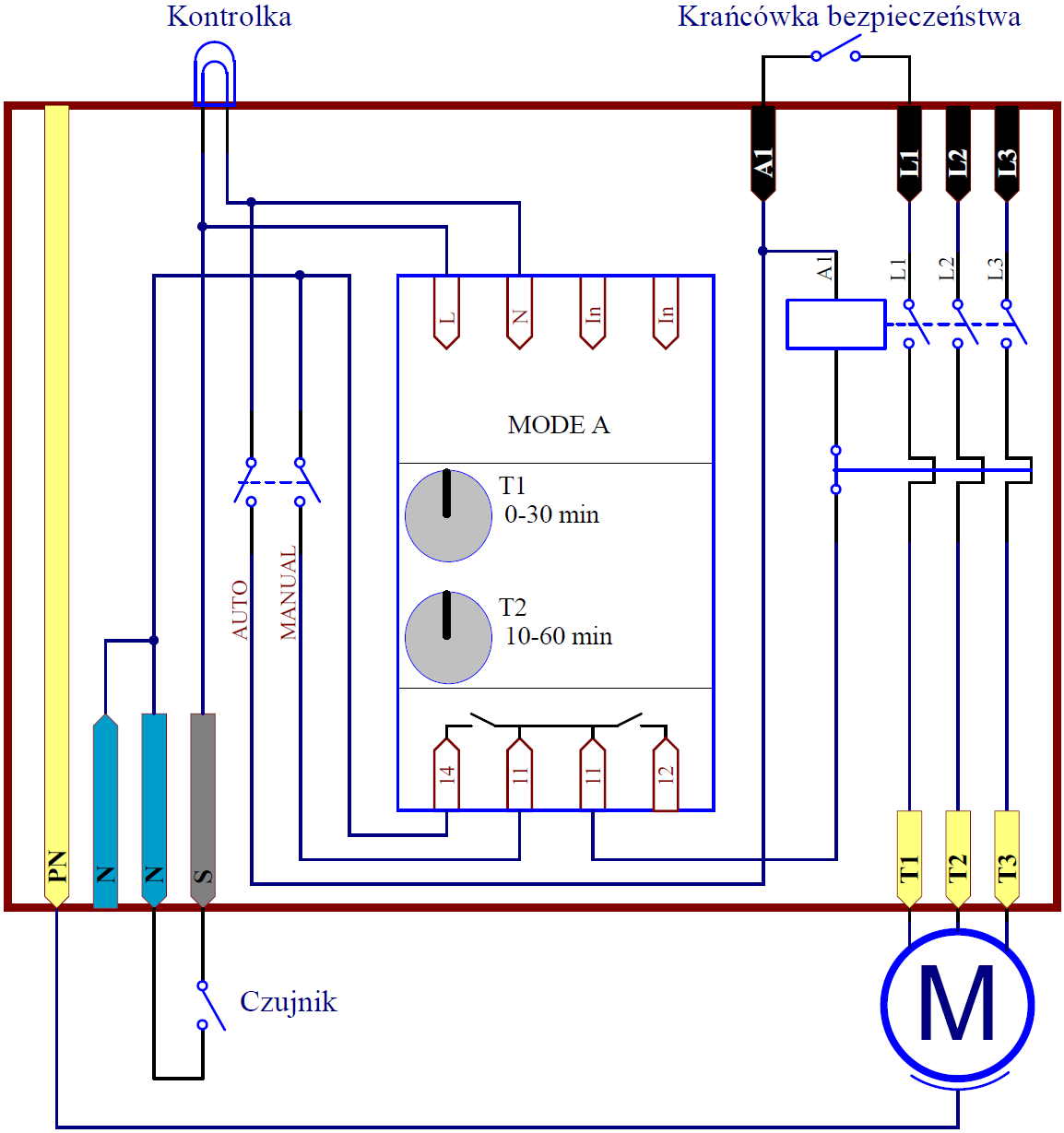

Collegamento
Note e avvertenze
- Prima di iniziare a utilizzare il dispositivo, leggere il manuale di istruzioni.
- Prima di aprire il coperchio del dispositivo, è indispensabile disinserire la tensione di alimentazione.
- Il dispositivo deve essere alimentato da una rete con il circuito di protezione collegato.
- Su tutti i componenti interni e i morsetti del dispositivo sono presenti tensioni pericolose, che possono persistere fino a un minuto dopo il disinserimento dell'alimentazione.
- Proteggere il dispositivo dall'ingresso di qualsiasi oggetto, liquido e umidità al suo interno.
- Impostare la corrente richiesta sulla protezione termica. Un valore troppo elevato può causare danni al motore, mentre un valore troppo basso può provocare lo spegnimento del trasportatore di mangime.
