Besturingskast voor voedertransporteur

Kast voor de besturing van een voedertransporteur met parelketting of spiraal. Combineert een beveiliging, een magneetschakelaar, een schakelaar en een tijdschakeling in één behuizing, waardoor slechts één voersensor in de voerbak nodig is. De tijdschakeling beperkt de slijtage van de contacten door kortstondige inschakelingen van de motor te voorkomen en verlengt de levensduur van het mechanische systeem door de maximale bedrijfstijd bij het ontbreken van voer te beperken.

Parameters en kenmerken:

• Thermische motorbeveiliging
  • FC-T2A5P – (1,6 – 2,5)A
  • FC-T4AP – (2,5 – 4)A
• Geïntegreerde vermogensmagneetschakelaar 6A
• Bedrijfskeuzeschakelaar AUTOMATISCH – UIT – MANUAL
• Inschakelvertraging 0 - 10 min
• Vertraagde uitschakeling bij het ontbreken van voer 10 – 60 min
• Installatieautomaat in het besturingscircuit
• Ingang voor veiligheidseindschakelaar
• Compatibel met passief gevoede capacitieve sensoren
• Afgedichte behuizing IP65
• Laag energieverbruik:
  • 0,6W stand-by
  • 2,3W bedrijf

Werking

Handmatig bedrijf

Het systeem start onmiddellijk en blijft werken totdat het wordt uitgeschakeld, de veiligheidseindschakelaar wordt geopend of de thermische motorbeveiliging wordt geactiveerd.

Automatisch bedrijf

Wanneer de sensor detecteert dat er geen voer meer in de voerbak is, geeft deze een startsignaal. Als de veiligheidseindschakelaar gesloten is, begint de besturingskast voor de voedertransporteur de tijd T1 (inschakelvertraging) binnen het bereik 0-10min te meten. Na het verstrijken van de ingestelde tijd T1 wordt de motor van de voedertransporteur gestart. Deze blijft werken totdat de voersensor aangeeft dat de voerbak gevuld is. Als er geen voer in het reservoir is, wordt de motor na de maximale bedrijfstijd T2 binnen het bereik 10-60min uitgeschakeld. De voedertransporteur kan pas opnieuw worden gestart nadat het voer is aangevuld en het systeem is uitgeschakeld en opnieuw ingeschakeld.

gevaar

Na wijziging van de tijdinstellingen T1,T2 moet het systeem worden uitgeschakeld en opnieuw ingeschakeld.

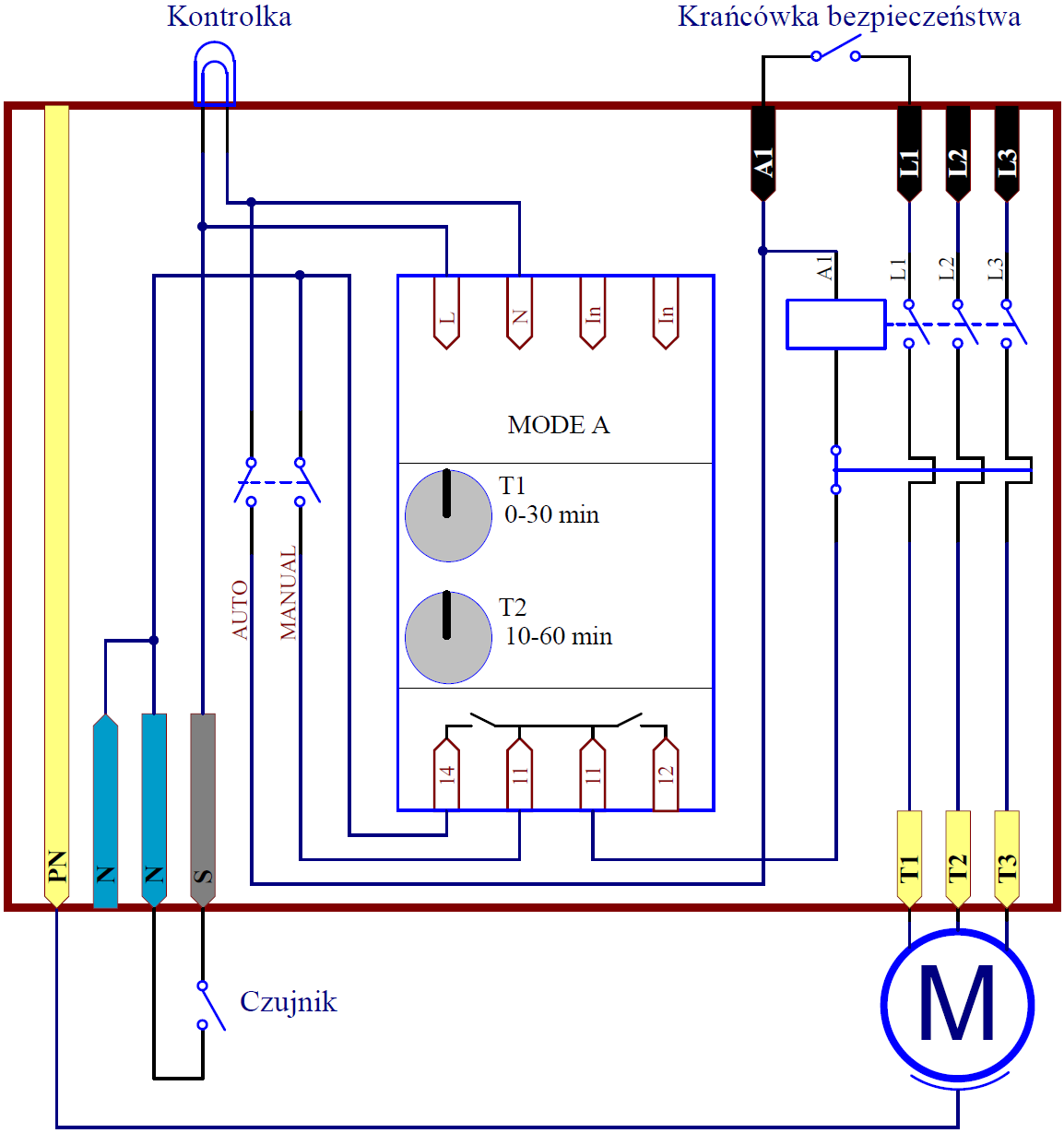

Aansluiting

Opmerkingen en waarschuwingen

• Lees de handleiding voordat u het apparaat in gebruik neemt.
• Voordat u het deksel van het apparaat opent, moet de voedingsspanning beslist worden uitgeschakeld.
• Het apparaat moet worden gevoed vanuit een elektriciteitsnet met een aangesloten beschermingsleiding.
• Op alle interne onderdelen en aansluitklemmen van het apparaat zijn gevaarlijke spanningen aanwezig, die tot één minuut na het uitschakelen van de voeding kunnen blijven bestaan.
• Bescherm het apparaat tegen het binnendringen van voorwerpen, vloeistoffen en vocht.
• Stel de vereiste stroomwaarde op de thermische beveiliging in. Een te hoge waarde kan leiden tot beschadiging van de motor; een te lage waarde kan leiden tot uitschakeling van de voedertransporteur.
