Szafka sterująca paszociągiem

Szafka do sterowania paszociągiem koralikowym lub spiralnym. Łączy zabezpieczenie, stycznik, przełącznik i układ czasowy w pojedynczej obudowie, umożliwiając zastosowanie tylko jednego czujnika paszy w karmniku. Układ czasowy ogranicza zużycie styków, likwidując krótkie załączenia silnika oraz wydłuża żywotność układu mechanicznego przez ograniczenie maksymalnego czasu pracy w przypadku zaniku paszy.

Parametry i cechy:​

  • Zabezpieczenie termiczne silnika
    • FC-T2A5P – (1,6 – 2,5)A
    • FC-T4AP – (2,5 – 4)A
  • Zintegrowany stycznik wykonawczy 6A
  • Przełącznik rodzaju pracy AUTOMAT – OFF – MANUAL
  • Opóźnienie załączenia 0 - 10 min
  • Opóźnione wyłączenie w przypadku braku paszy 10 – 60 min
  • Automatyczny bezpiecznik w układzie sterowania
  • Wejście dla krańcówki bezpieczeństwa
  • Współpraca z zasilanymi pasywnie czujnikami pojemnościowymi
  • Szczelna obudowa IP65
  • Niski pobór energii:
    • 0,6W oczekiwanie
    • 2,3W praca

Działanie​

Praca ręczna​

Układ startuje natychmiast i pracuje do momentu wyłączenia lub rozwarcia krańcówki bezpieczeństwa, ewentualnie zadziałania zabezpieczenia termicznego silnika.

Praca automatyczna​

Po wykryciu zaniku paszy w karmniku, czujnik podaje sygnał startu, jeśli krańcówka bezpieczeństwa jest zamknięta, szafka sterująca paszociągiem zacznie odmierzać czas T1 (opóźnionego załączenia) w zakresie 0-10min. Po upływie określonego czasu T1 zostaje uruchomiony silnik paszociągu, który pracuje do czasu, gdy czujnik paszy nie zasygnalizuje napełnienie się karmnika. W przypadku braku paszy w zbiorniku, silnik zostanie wyłączony po maksymalnym czasie pracy T2 w zakresie 10-60min. Następne uruchomienie paszociągu będzie możliwe po uzupełnieniu paszy, wyłączeniu i ponownym załączeniu układu.

ważne

Zmiana ustawień czasów T1,T2 wymaga wyłączenia i ponownego załączenia układu.

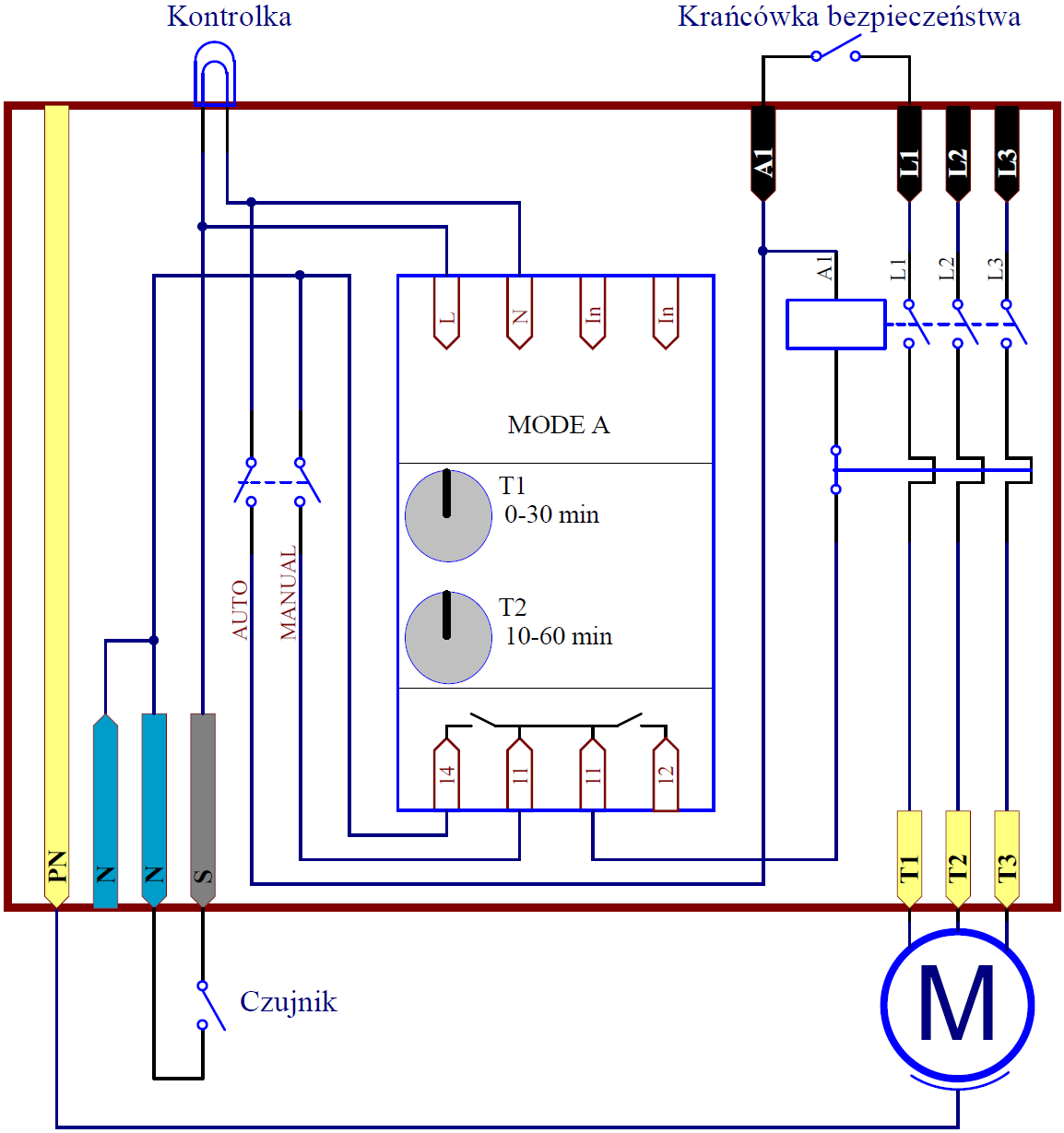

Połączenie​

Połączenie

Uwagi i ostrzeżenia​

  • Przed rozpoczęciem eksploatacji urządzenia należy zapoznać się z instrukcją.
  • Przed otwarciem pokrywy urządzenia należy koniecznie wyłączyć napięcie zasilające.
  • Urządzenie musi być zasilane z sieci z połączonym obwodem ochronnym.
  • Niebezpieczne napięcia występują na wszystkich wewnętrznych elementach i zaciskach urządzenia oraz mogą utrzymywać się do minuty, po wyłączeniu zasilania.
  • Chronić urządzenie przed przedostaniem się do jego wnętrza jakichkolwiek przedmiotów, płynów oraz wilgoci.
  • Należy ustawić wymagany prąd na zabezpieczeniu termicznym. Zbyt duża wartość może skutkować uszkodzeniem silnika, zbyt mała wyłączaniem paszociągu.
