Belimo LM230A-S - прывад заслонак 5 Nm

Belimo LM230A-S - прывад заслонак 5 Nm

Belimo
547,04 zł
Tax included
444,75 zł tax excluded

Паваротны прывад Belimo LM230A-S для заслонак з круцільным момантам 5 Nm. Сілкаванне AC 100...240 V, кіраванне «Адкрыць/Закрыць» або 3-пазіцыйнае, час руху 150 s / 90°.

Абсталяваны ўбудаваным дапаможным кантактам 1x SPDT, універсальным заціскам для вала 6...20 mm і ручным пераключэннем кнопкай. Ступень абароны IEC/EN IP54.

Дастаўка прыкладна праз 14 дзён
Share

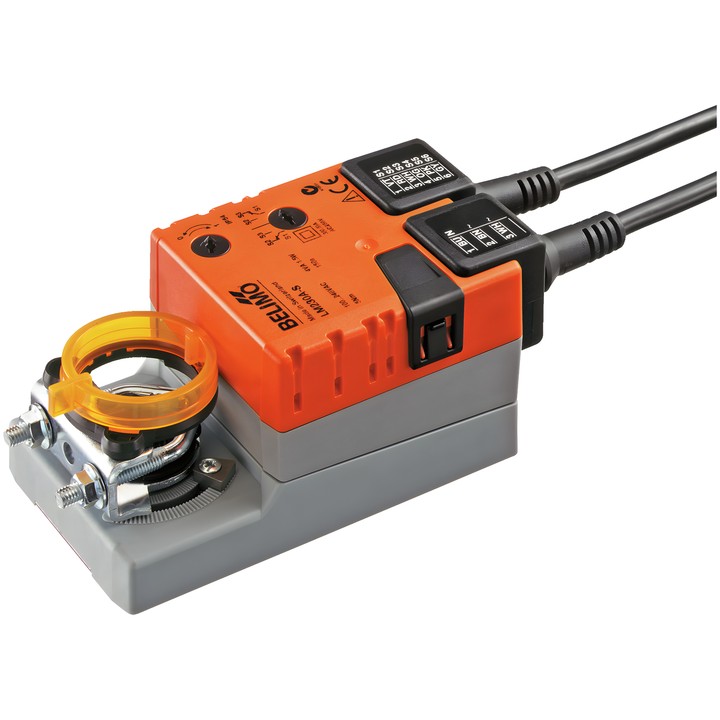

Прывад заслонак Belimo LM230A-S

Паваротны прывад для пазіцыянавання заслонак у тэхнічных сістэмах будынкаў. Згодна з тэхнічным пашпартам, ён прызначаны для паветраных заслонак плошчай да прыблізна 1 m². Гэтая мадэль не мае зваротнай спружыны.

Асноўныя характарыстыкі і параметры

  • Круцільны момант рухавіка: 5 Nm.
  • Намінальнае напружанне: AC 100...240 V; частата: 50/60 Hz.
  • Кіраванне: «Адкрыць/Закрыць», 3-пазіцыйнае.
  • Час руху рухавіка: 150 s / 90°; кут павароту: макс. 95°.
  • Убудаваны дапаможны кантакт 1x SPDT, рэгуляванне ў дыяпазоне 0...100%.
  • Напрамак руху выбіраецца пераключальнікам: 0 (паварот налева) / 1 (паварот направа).
  • Ручное пераключэнне кнопкай з магчымасцю фіксацыі; рэгуляваныя механічныя абмежавальнікі кута павароту.
  • Універсальны заціск для вала 6...20 mm; механічны здымны паказальнік становішча.
  • Спажываная магутнасць: 1.5 W падчас руху, 0.5 W у стане спакою; магутнасць для падбору правадоў: 3.5 VA.
  • Падключэнне сілкавання і кіравання, а таксама падключэнне дапаможнага кантакту: кожнае з кабелем 1 m, 3x 0.75 mm².
  • Ступень абароны IEC/EN IP54; клас абароны IEC/EN II, узмоцненая ізаляцыя.
  • Тэмпература навакольнага асяроддзя: -30...50°C [-22...122°F].

  • Brand
    Belimo
  • Reference
    LM230A-S
  • ean13
    7630498112188

  • Напружанне AC/DC
    AC 100...240 V
  • Падключэнне дапаможнага кантакту
    Кабель 1 m, 3x 0.75 mm²
  • Спажываная магутнасць (пры працы)
    1.5 W
  • Спажываная магутнасць (утрыманне)
    0.5 W
  • Намінальная магутнасць
    3,5 ВА
  • Падключэнне кіравання сілкаваннем
    Кабель 1 m, 3x 0.75 mm²
  • Тып кіравання
    Адкрыць/закрыць, 3-кропкавае кіраванне
  • Ступень абароны
    IP54
  • Ступень абароны NEMA
    NEMA 2
  • Тып корпуса
    UL Enclosure Type 2
  • Ручное кіраванне
    Кнопкай, з магчымасцю блакіроўкі
  • Час руху (рухавік)
    150 s / 90°
  • Тэмпература навакольнага асяроддзя
    -30...50°C [-22...122°F]
  • Дапаможныя кантакты
    1x SPDT
  • Круцільны момант
    5 Nm
  • Напрамак руху — рухавік
    Выбар пераключальнікам: 0 (паварот налева) / 1 (паварот направа)
  • Вугал павароту
    95°
  • Механічнае злучэнне
    Універсальны заціск 6...20 mm

Techniczna karta katalogowa

Download (1.57MB)

Instrukcja montażu

Download (507.41KB)

Techniczna karta katalogowa – LM230A-S

Download (1.57MB)

EU Declaration of Conformity – LM230A-S

Download (32.76KB)

Environmental Declaration – LM..

Download (72.44KB)
