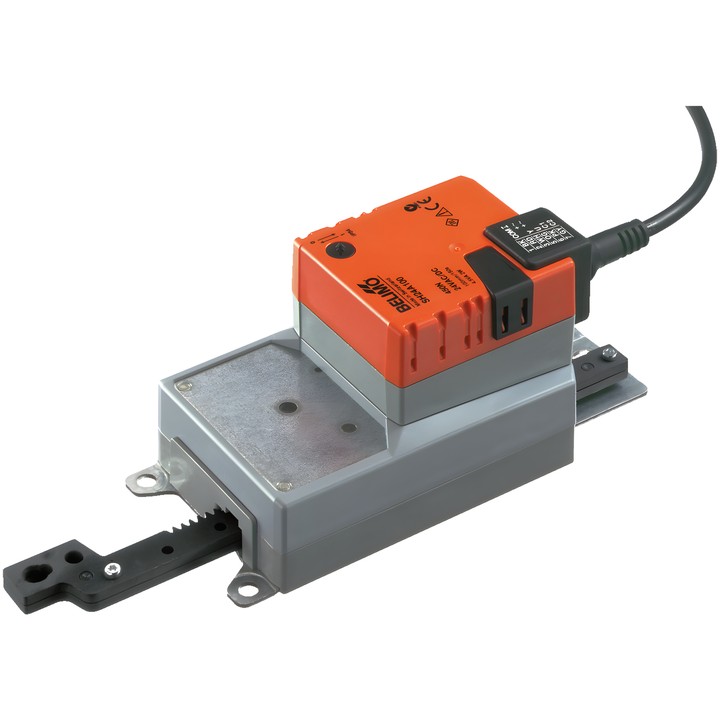

Belimo SH24A100 - лінейны прывад для засланак

Belimo SH24A100 – лінейны прывад

Мадэль SH24A100 прызначана для рэгулявання паветраных засланак і шибераў у інжынерных сістэмах будынкаў. Згодна з тэхнічным пашпартам, яна прызначана для паветраных засланак плошчай да прыбл. 3 m².

Асноўныя характарыстыкі

• Прывадная сіла: 450 N.
• Намінальнае напружанне: AC/DC 24 V; намінальная частата: 50/60 Hz.
• Кіраванне: Закрыць/Адкрыць, 3-пунктавае.
• Ход: 100 mm; максімальную даўжыню ходу можна рэгуляваць з крокам 20 mm з дапамогай механічных абмежавальнікаў.
• Час руху рухавіка: 150 s / 100 mm.
• Спажываная магутнасць падчас працы: 2 W; у стане спакою: 0.2 W; для падбору кабеляў: 4.5 VA.
• Напрамак руху выбіраецца пераключальнікам 0 (высунуты) / 1 (усунуты).
• Ручное перамяшчэнне кнопкай з магчымасцю блакіроўкі.
• Падключэнне сілкавання і кіравання: кабель 1 m, 3x 0.75 mm².
• Ступень абароны IEC/EN: IP54; клас абароны IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Тэмпература навакольнага асяроддзя: -30...50°C [-22...122°F].

Прывад мае абарону ад перагрузкі і аўтаматычна спыняецца пры дасягненні канчатковага абмежавальніка. Для мантажу з наяўнасцю папярочных сіл тэхнічны пашпарт указвае на выкарыстанне адпаведнага паваротнага кранштэйна і злучальнага элемента.
