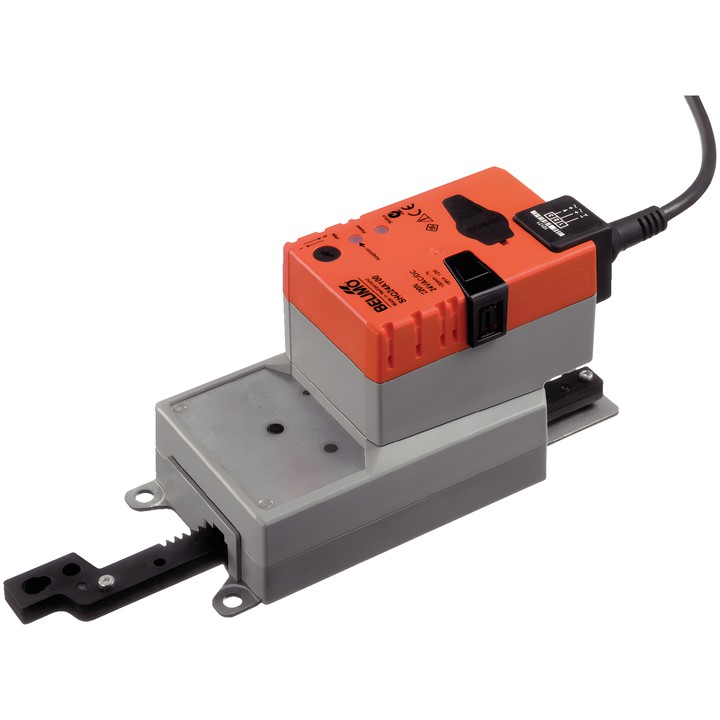

Belimo SHQ24A100 - лінейны прывад AC/DC 24 V, 200 N

Belimo SHQ24A100 – лінейны прывад

Прывад для рэгулявання паветраных заслонак і засаўкавых клапанаў у інжынерных сістэмах будынкаў. Кіраванне «Закрыць/Адкрыць» не падыходзіць для 3-пазіцыйнага кіравання.

Асноўныя характарыстыкі і параметры

• Высілак прывада: 200 N; памер паветранай заслонкі да прыбл. 1.3 m².
• Намінальнае напружанне: AC/DC 24 V; частата намінальнага напружання: 50/60 Hz.
• Спажываная магутнасць падчас працы: 13 W; у стане спакою: 2 W; магутнасць для падбору правадоў: 23 VA.
• Ход: 100 mm; макс. 100 mm, рэгуляванне з крокам 20 mm; мінімальны ход: 40 mm. Абмежаванне ходу з абодвух бакоў механічнымі ўпорамі.
• Час руху рухавіка: 7 s / 100 mm.
• Напрамак руху выбіраецца пераключальнікам 0 (высунуты) / 1 (ўсунуты).
• Ручное перамяшчэнне кнопкай з магчымасцю блакіроўкі.
• Падключэнне сілкавання і кіравання: кабель 1 m, 3x 0.75 mm².
• Ступень абароны IEC/EN: IP54; клас абароны IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Тэмпература навакольнага асяроддзя: -30...40°C [-22...104°F].

Прывад мае абарону ад перагрузкі і аўтаматычна спыняецца пры дасягненні ўпора. Пры першым уключэнні сілкавання ён адаптуе працоўны дыяпазон да механічна зададзенага ходу; адаптацыя таксама неабходная пасля змены абмежавання ходу.
