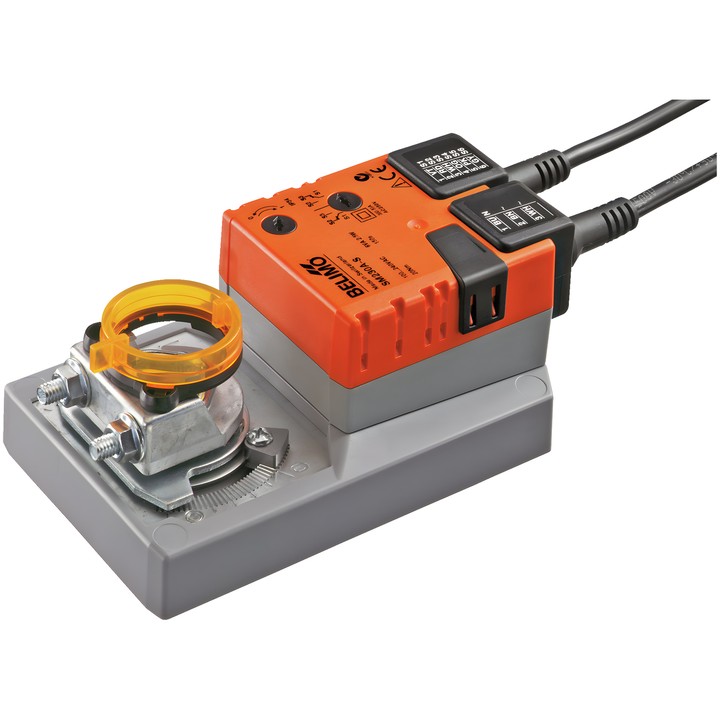

Belimo SM230A-S - прывад паветраных засланак

Belimo SM230A-S - прывад паветраных засланак

Belimo
844,24 zł
Tax included
686,37 zł tax excluded

Прывад паветраных засланак Belimo SM230A-S з круцільным момантам 20 Nm, сілкаванне AC 100...240 V. Падтрымлівае кіраванне «Закрыць/Адкрыць» і 3-пазіцыйнае кіраванне; час ходу складае 150 s / 90°.

Абсталяваны рэгуляваным дапаможным кантактам 1x SPDT (0...100%), ручным кіраваннем кнопкай і зварачальным універсальным мантажным заціскам 10...20 mm.

Дастаўка прыкладна праз 14 дзён
Share

Прывад паветраных засланак Belimo SM230A-S

Паваротны прывад для пазіцыянавання паветраных засланак у тэхнічных сістэмах будынкаў. У тэхнічным пашпарце ўказаны памер засланкі да прыблізна 4 m². Мадэль мае ўбудаваны дапаможны кантакт і механічныя абмежавальнікі вугла павароту.

Асноўныя асаблівасці і параметры

  • Круцільны момант: 20 Nm.
  • Намінальнае напружанне: AC 100...240 V; частата: 50/60 Hz.
  • Кіраванне: «Закрыць/Адкрыць», 3-пазіцыйнае.
  • Час ходу рухавіка: 150 s / 90°; максімальны вугал павароту: 95°.
  • Рэгуляваны дапаможны кантакт: 1x SPDT, 0...100%.
  • Спажываная магутнасць падчас руху: 2.5 W; у стане спакою: 0.6 W; магутнасць для выбару кабеля: 6 VA.
  • Напрамак руху выбіраецца пераключальнікам 0 (паварот налева) / 1 (паварот направа).
  • Ручное кіраванне кнопкай з магчымасцю блакіроўкі; вугал павароту абмяжоўваецца рэгуляванымі механічнымі ўпорамі.
  • Зварачальны універсальны мантажны заціск 10...20 mm; механічны індыкатар становішча.
  • Злучэнне сілкавання і кіравання, а таксама злучэнне дапаможнага кантакту: кожнае з кабелем 1 m, 3x 0.75 mm².
  • Ступень абароны IEC/EN: IP54; тэмпература навакольнага асяроддзя: -30...50°C [-22...122°F].

  • Brand
    Belimo
  • Reference
    SM230A-S
  • ean13
    7630498114335

  • Напружанне AC/DC
    AC 100...240 V
  • Падключэнне дапаможнага кантакту
    Кабель 1 m, 3x 0.75 mm²
  • Спажываная магутнасць (пры працы)
    2.5 W
  • Спажываная магутнасць (утрыманне)
    0.6 W
  • Намінальная магутнасць
    6 VA
  • Падключэнне кіравання сілкаваннем
    Кабель 1 m, 3x 0.75 mm²
  • Тып кіравання
    Адкрыць/закрыць, 3-кропкавае кіраванне
  • Ступень абароны
    IP54
  • Ступень абароны NEMA
    NEMA 2
  • Тып корпуса
    UL Enclosure Type 2
  • Ручное кіраванне
    Кнопкай, з магчымасцю блакіроўкі
  • Час руху (рухавік)
    150 s / 90°
  • Тэмпература навакольнага асяроддзя
    -30...50°C [-22...122°F]
  • Дапаможныя кантакты
    1x SPDT
  • Круцільны момант
    20 Nm
  • Напрамак руху — рухавік
    Выбар пераключальнікам: 0 (паварот налева) / 1 (паварот направа)
  • Вугал павароту
    95°
  • Механічнае злучэнне
    Перастаўны ўніверсальны мантажны заціск 10...20 mm

Techniczna karta katalogowa

Download (1.62MB)

Instrukcja montażu

Download (570.11KB)

Techniczna karta katalogowa – SM230A-S

Download (1.62MB)

EU Declaration of Conformity – SM230A-S

Download (32.76KB)

Environmental Declaration – SM..

Download (72.47KB)
