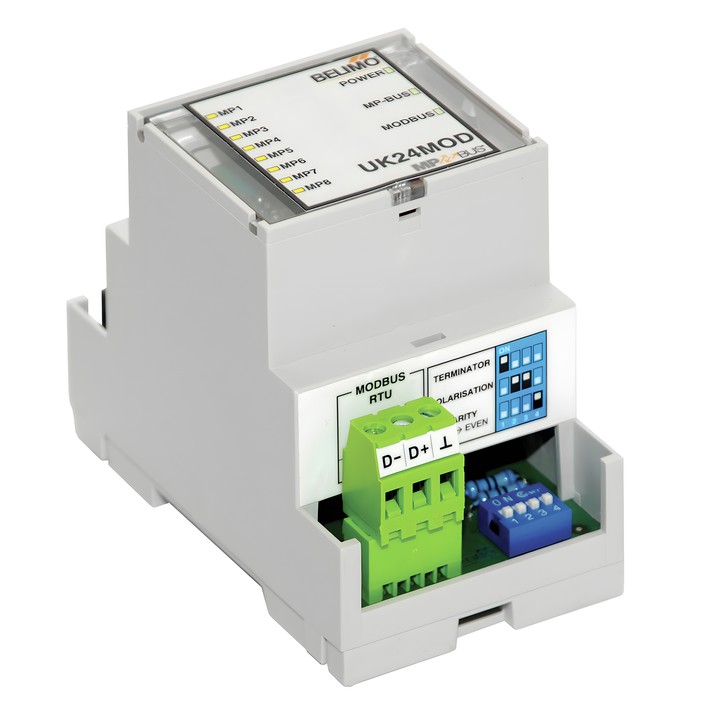

Belimo UK24MOD - шлюз MP для Modbus RTU

Шлюз Belimo UK24MOD

UK24MOD забяспечвае кіраванне прывадамі, падлучанымі да MP-Bus, і доступ да іх працоўнага стану праз рэгістры Modbus RTU. Прызначэнне прылад у сетцы MP-Bus вызначаецца аўтаматычна і пастаянна абнаўляецца.

Асноўныя характарыстыкі

• Інтэрфейс MP-Bus / Modbus RTU (RS-485); да 8 прывадаў MP/MPL/MFT(2) або BF-TopLine.
• Намінальнае сілкаванне: AC 24V, 50/60 Hz / DC 24V; дыяпазон сілкавання: AC / DC 21.6…26.4 V.
• Сувязь з прывадамі: Belimo MP-Bus, Client-Server, 1200 Bd.
• Modbus RTU: падтрымліваюцца функцыі 3 і 6; хуткасці 9'600, 19'200, 38'400, 76'800 Bd.
• Адрас Modbus: 1–247; цотнасць NONE (1, 8, N, 2) або EVEN (1, 8, E, 1), задаецца DIP-пераключальнікамі.
• Затрымка адказу: 2…100 ms, задаецца праз рэгістр; тэрмінацыя 150 Ω і палярызацыя 680 Ω задаюцца DIP-пераключальнікамі.
• Устаўныя шрубавыя клемы для сілкавання, MP-Bus і Modbus RTU; раздым RJ12 для падключэння Belimo Assistant 2.
• Мантаж у шафе кіравання на рэйку 35 mm; ступень абароны IP20; тэмпература навакольнага асяроддзя 0…+40° C.

Да кожнага прывада MP/MFT(2) можна падключыць адзін датчык: пасіўны рэзістыўны датчык PT1000, NI1000 або NTC, актыўны датчык з выхадам DC 0…10 V або пераключальны кантакт. Прывады MPL не маюць уваходу датчыка.
