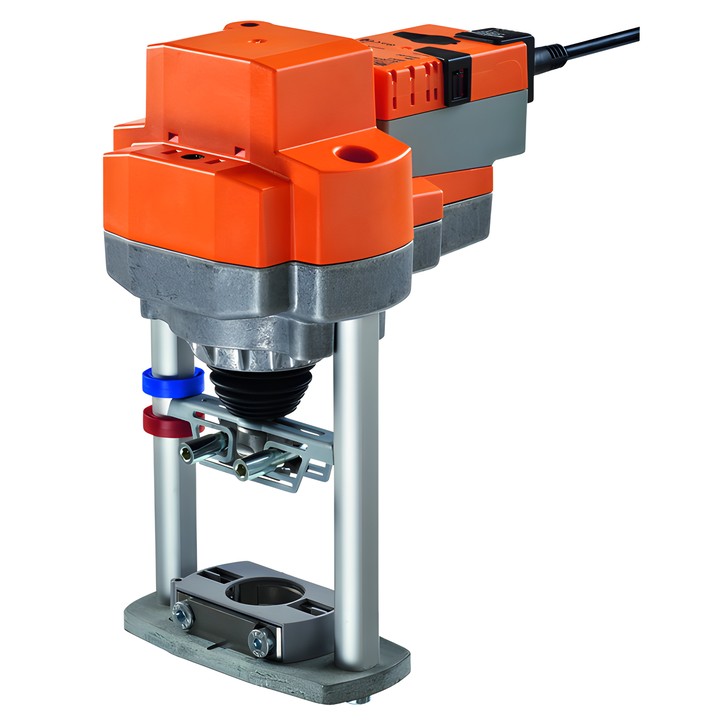

Belimo RV24A-SZ - лінейны прывад для сядзельных клапанаў

Лінейны прывад Belimo RV24A-SZ

RV24A-SZ — гэта мадулюючы прывад для 2- і 3-ходавых сядзельных клапанаў. Кіруючы сігнал Y задае становішча прывада, а сігнал зваротнай сувязі U забяспечвае электрычнае счытванне становішча.

Асноўныя характарыстыкі

• Высілак націску: 4500 N; ход: 50 mm; час перамяшчэння: 150 s / 50 mm.
• Намінальнае напружанне: AC/DC 24 V; частата намінальнага напружання: 50/60 Hz.
• Дыяпазон працы Y: 0.5...10 V; сігнал зваротнай сувязі па становішчы U: 0.5...10 V, макс. 0.5 mA.
• Спажываная магутнасць падчас працы: 6 W; у нерухомым стане: 1.5 W; магутнасць для падбору правадоў: 11 VA.
• Падключэнне сілкавання і кіравання: кабель 1 m, 4x 0.75 mm².
• Ступень абароны IEC/EN: IP54; ступень абароны NEMA/UL: NEMA 2.
• Тэмпература навакольнага асяроддзя: 0...50°C; вільготнасць навакольнага асяроддзя: макс. 95% RH, без кандэнсацыі.

Мантаж і эксплуатацыя

Прывад усталёўваецца непасрэдна на клапан з дапамогай фасонных заціскных губак. Яго можна паварочваць на 360° на шыйцы клапана. Кнопка дазваляе перамяшчаць прывад уручную, а пераключальнік — змяняць кірунак руху. Адаптацыя да механічнага дыяпазону адбываецца пры першым уключэнні сілкавання; яе таксама можна запусціць кнопкай. Прывад абаронены ад перагрузкі і аўтаматычна спыняецца пры дасягненні канчатковага становішча.
