Belimo LRQ24A-SZ - паваротны прывад для шаравых клапанаў

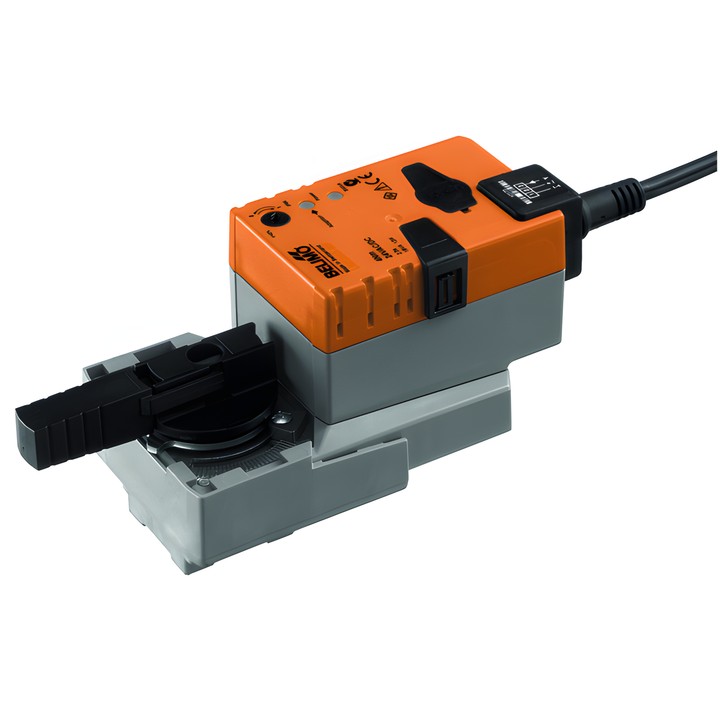

Паваротны прывад Belimo LRQ24A-SZ

LRQ24A-SZ — гэта мадулюючы прывад для шаравых клапанаў, прызначаны для стацыянарных сістэм ацяплення, вентыляцыі і кандыцыянавання. Кіруючы сігнал Y задае становішча клапана, а напружанне U выкарыстоўваецца для электрычнага адлюстравання становішча і можа служыць кіруючым сігналам для іншых прывадаў.

Асноўныя характарыстыкі і параметры

• Круцільны момант: 4 Nm; час руху: 9 s / 90°.
• Намінальнае напружанне: AC/DC 24 V; частата намінальнага напружання: 50/60 Hz.
• Працоўны дыяпазон кіруючага сігналу Y: 0.5...10 V; сігнал зваротнай сувязі па становішчы U: 0.5...10 V.
• Спажываная магутнасць падчас працы: 13 W; у стане спакою: 2 W; магутнасць для выбару правадоў: 23 VA.
• Падключэнне сілкавання і кіравання: кабель 1 m, 4x 0.75 mm².
• Ручное пераключэнне кнопкай з магчымасцю блакіроўкі; механічны здымны паказальнік становішча.
• Рэгуляваны вугал павароту з механічнымі абмежавальнікамі; ручная або аўтаматычная адаптацыя пры першым уключэнні сілкавання.
• Ступень абароны IEC/EN: IP54; ступень абароны NEMA/UL: NEMA 2.
• Тэмпература навакольнага асяроддзя: -30...40°C [-22...104°F].

Прывад мантуецца непасрэдна на шаравым клапане з дапамогай аднаго цэнтральнага шруба. Мантажнае становішча адносна клапана можна выбіраць з крокам 90°. Прывад мае абарону ад перагрузкі і аўтаматычна спыняецца пры дасягненні абмежавальніка.
