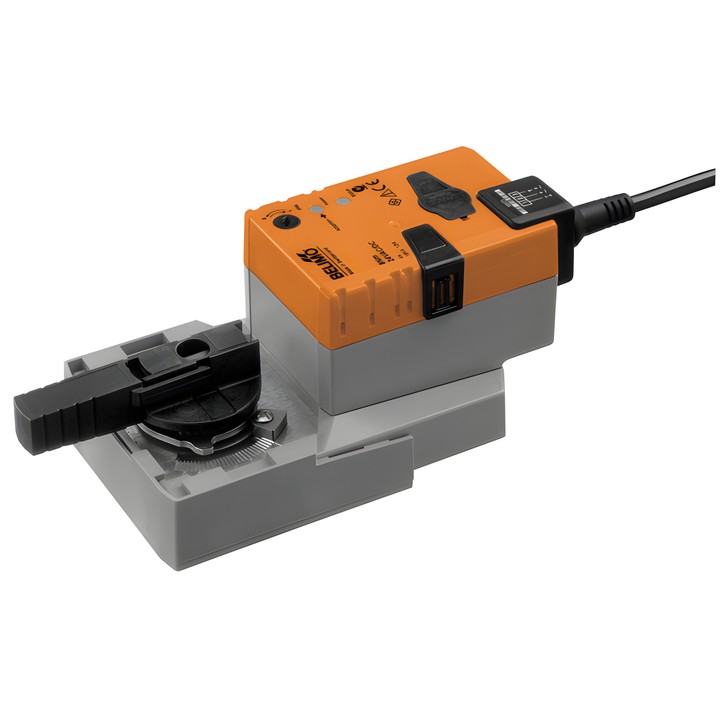

Belimo NRQ24A-SZ - паваротны прывад для шаравых клапанаў

Belimo NRQ24A-SZ – прывад для шаравых клапанаў

Паваротны прывад з мадулюючым кіраваннем. Сігнал Y вызначае становішча прывада, а напружанне U выкарыстоўваецца для электрычнай індыкацыі становішча клапана.

Асноўныя характарыстыкі і параметры

• Круцільны момант рухавіка: 8 Nm.
• Намінальнае напружанне: AC/DC 24 V; частата намінальнага напружання: 50/60 Hz.
• Рабочы дыяпазон сігналу Y: 0.5...10 V; зваротная сувязь па становішчы U: 0.5...10 V.
• Час руху рухавіка: 9 s / 90°.
• Спажываная магутнасць падчас працы: 13 W; у стане спакою: 2 W; магутнасць для выбару правадоў: 23 VA.
• Падключэнне сілкавання і кіравання: кабель 1 m, 4x 0.75 mm².
• Ручное перамяшчэнне кнопкай з магчымасцю блакіроўкі; рэгуляваны вугал павароту з механічнымі абмежавальнікамі.
• Ручная адаптацыя, аўтаматычная пры першым уключэнні сілкавання.
• Ступень абароны IEC/EN: IP54; тэмпература навакольнага асяроддзя: -30...40°C.

Непасрэдны мантаж на шаравым клапане выконваецца з дапамогай аднаго цэнтральнага шруба. Дапускаецца паралельная праца прывадаў з улікам даных іх параметраў.
