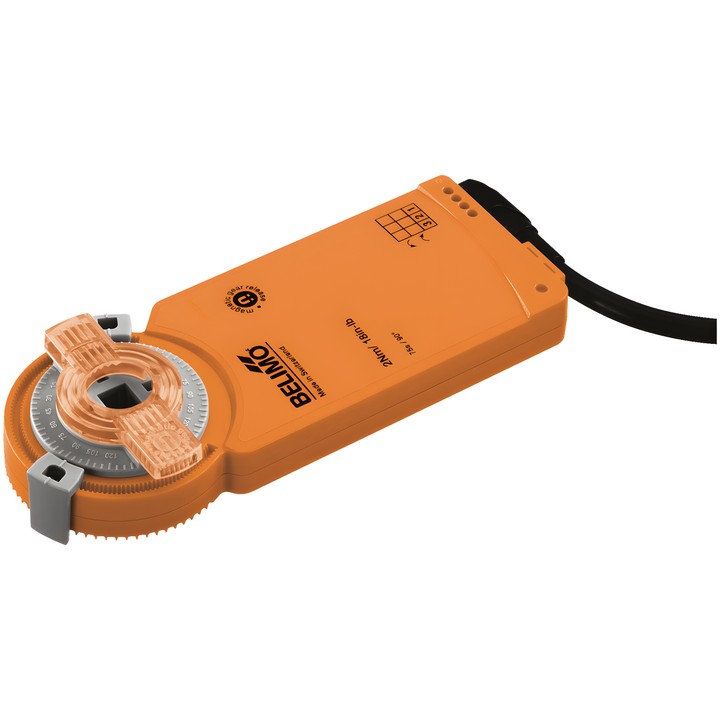

Belimo CM24G-SR-F-R - прывад паветранай засланкі

Belimo CM24G-SR-F-R - прывад паветранай засланкі

Belimo
1 141,44 zł
Tax included
928,00 zł tax excluded

Прывад паветранай засланкі Belimo CM24G-SR-F-R мае круцільны момант 2 Nm, сілкаванне AC/DC 24 V і мадулюючае кіраванне 2...10 V. Час руху складае 75 s / 90°, механічнае злучэнне — профільнае злучэнне 8x8 mm.

Прылада забяспечвае сігнал зваротнай сувязі 2...10 V і мае ступень абароны IEC/EN IP66 пры мантажы ў адпаведнасці з патрабаваннямі вытворцы.

Тавар недаступны
Share

Notify me when available

Interested in this product? Drop us an email and we will let you know when it's available for order.

Belimo CM24G-SR-F-R – прывад паветранай засланкі

Мадулюючы прывад, прызначаны для пазіцыянавання засланак у тэхнічных сістэмах будынкаў. Паводле дакументацыі, ён падыходзіць для паветраных засланак плошчай да прыбл. 0.4 m².

Асноўныя характарыстыкі

  • Круцільны момант рухавіка: 2 Nm; намінальнае напружанне: AC/DC 24 V, 50/60 Hz.
  • Дыяпазон кіравання Y: 2...10 V; сігнал зваротнай сувязі U: 2...10 V.
  • Час руху рухавіка: 75 s / 90°; вугал павароту: макс. 95°, рэгулюецца механічнымі абмежавальнікамі.
  • Напрамак руху рухавіка: паварот направа (cw); ручное перамяшчэнне з дапамогай магніта.
  • Механічнае злучэнне: профільнае злучэнне 8x8 mm; механічны паказальнік становішча.
  • Злучэнне сілкавання і кіравання: кабель 1 m, 4x 0.75 mm².
  • Спажываная магутнасць падчас працы: 1 W; у стане спакою: 0.5 W; магутнасць для разліку сячэння кабелю: 1.5 VA.
  • Ступень абароны IEC/EN: IP66; клас абароны IEC/EN: III, Safety Extra-Low Voltage (SELV).
  • Тэмпература навакольнага асяроддзя: -30...50°C [-22...122°F].

Умова мантажу: для забеспячэння IP66 задняя частка прывада павінна шчыльна прылягаць да корпуса засланкі. Пры мантажы з паваротам на 180° дакументацыя гарантуе толькі IP54.

  • Brand
    Belimo
  • Reference
    CM24G-SR-F-R

  • Напружанне AC/DC
    AC/DC 24 V
  • Спажываная магутнасць (пры працы)
    1 W
  • Спажываная магутнасць (утрыманне)
    0.5 W
  • Намінальная магутнасць
    1.5 VA
  • Падключэнне кіравання сілкаваннем
    Кабель 1 m, 4x 0.75 mm²
  • Тып кіравання
    DC 2...10 V
  • Ступень абароны
    IP66
  • Ступень абароны NEMA
    NEMA 2
  • Тып корпуса
    UL Enclosure Type 2
  • Ручное кіраванне
    З дапамогай магніта
  • Час руху (рухавік)
    75 s / 90°
  • Тэмпература навакольнага асяроддзя
    -30...50°C [-22...122°F]
  • Круцільны момант
    2 Nm
  • Напрамак руху — рухавік
    паварот па гадзіннікавай стрэлцы (cw)
  • Вугал павароту
    95°
  • Механічнае злучэнне
    Формавае злучэнне 8x8 mm

Techniczna karta katalogowa

Download (777.04KB)

Instrukcja montażu

Download (287.59KB)

Environmental Declaration – CM..

Download (72.47KB)
