Belimo LF230-S drejeaktuator til luftspjæld med sikkerhedsfunktion via en returfjeder. Drejningsmoment 4 Nm, forsyning AC 100...240 V, Åbn/Luk-styring og indbygget hjælpekontakt 1x SPDT.

Motorens driftstid er 75 s / 90°, og kapslingsklassen er IP54.

Levering om ca. 14 dage
Del

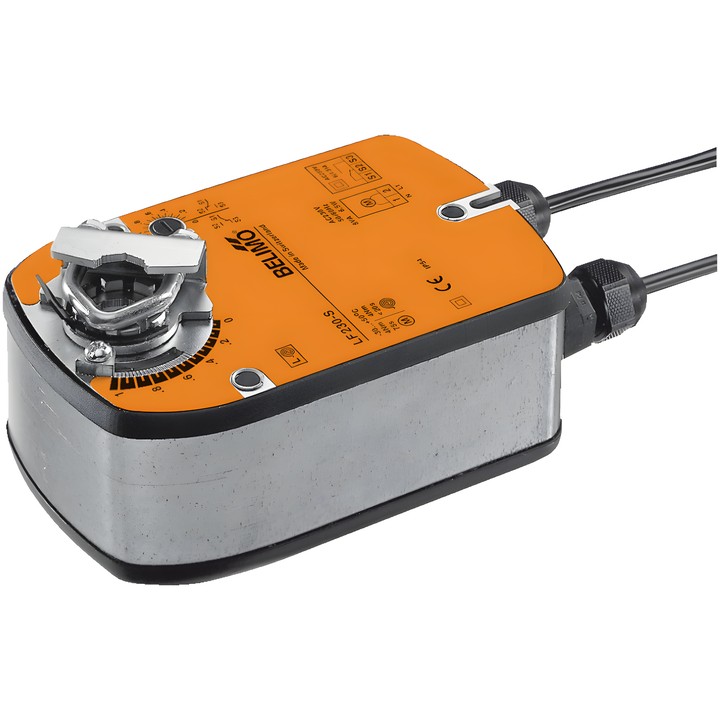

Belimo LF230-S

Drejeaktuator til regulering af spjæld i tekniske bygningsinstallationer. Under drift indstiller motoren spjældet i arbejdsposition og spænder returfjederen. Hvis strømforsyningen afbrydes, flytter fjederen spjældet til sikkerhedspositionen. Produktet er beregnet til luftspjæld med et areal på op til ca. 0.8 m².

Vigtigste egenskaber og specifikationer

  • Drejningsmoment for motor og sikkerhedsfunktion: 4 Nm.
  • Mærkespænding: AC 100...240 V; frekvens: 50/60 Hz.
  • Styring: Åbn/Luk.
  • Motorens driftstid: 75 s / 90°; sikkerhedsfunktionens driftstid: <20 s @ -20...50°C, <60 s @ -30°C.
  • Indbygget hjælpekontakt: 1x SPDT, 0...100%.
  • Effektforbrug under bevægelse: 3.5 W; i hvile: 2 W; til dimensionering af kabler: 6.5 VA.
  • Drejevinkel: maks. 95°; justering med integreret mekanisk endestop.
  • Montering på spjældakslen: universal klemme 8...16 mm; mekanisk positionsindikator.
  • Tilslutning til strømforsyning og styring: kabel 1 m, 2x 0.75 mm²; tilslutning af hjælpekontakt: kabel 1 m, 3x 0.75 mm².
  • Kapslingsklasse: IP54; omgivelsestemperatur: -30...50°C [-22...122°F].

  • Mærker
    Belimo
  • Reference
    LF230-S
  • EAN-13
    7630498103872

  • AC/DC-spænding
    AC 100...240 V
  • Tilslutning af hjælpekontakt
    Kabel 1 m, 3x 0.75 mm²
  • Effektforbrug (under drift)
    3.5 W
  • Effektforbrug (fastholdelse)
    2 W
  • Mærkeeffekt
    6.5 VA
  • Tilslutning til forsyningsregulering
    Kabel 1 m, 2x 0,75 mm²
  • Styringstype
    Luk/Åbn
  • Beskyttelsesklasse
    IP54
  • Manuel betjening
    Nej
  • Køretid (motor)
    75 s / 90°
  • Køretid (sikkerhedsfunktion)
    ＜20 s
  • Omgivelsestemperatur
    -30...50°C [-22...122°F]
  • Hjælpekontakter
    1x SPDT
  • Drejningsmoment
    4 Nm
  • Bevægelsesretning – motor
    Kan vælges ved montering venstre/højre
  • Drejevinkel
    95°
  • Mekanisk tilslutning
    Universalspændebeslag 8...16 mm
  • Rotationsretning (sikkerhedsfunktion)
    Kan vælges ved montering L/R

Techniczna karta katalogowa

Download (628.01KB)

Instrukcja montażu

Download (545.19KB)

Techniczna karta katalogowa – LF230-S

Download (632.04KB)

EU Declaration of Conformity – LF230-S

Download (39.63KB)

Environmental Declaration – LF..

Download (71.96KB)
