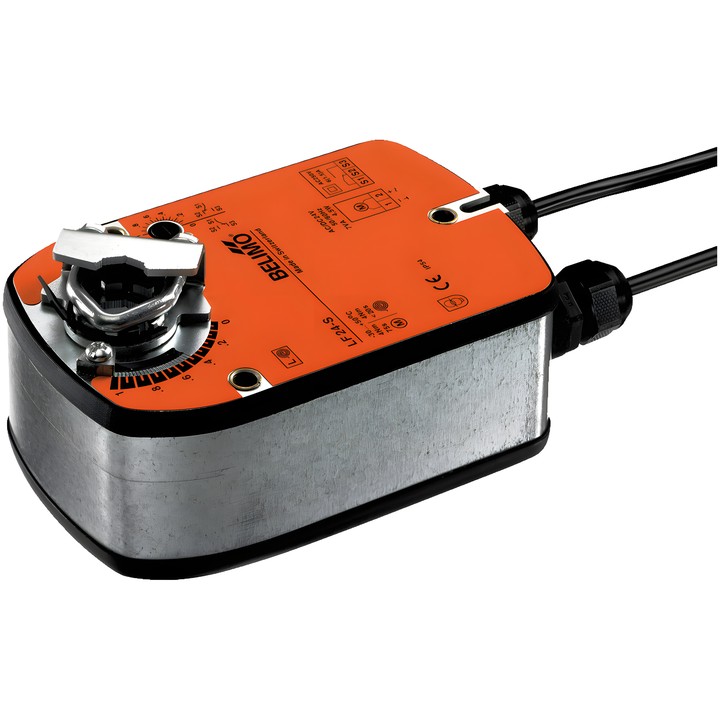

Belimo LF24-S - drejeaktuator til spjæld med sikkerhedsfunktion

Belimo LF24-S – aktuator til spjæld

Drejeaktuatoren med sikkerhedsfunktion er beregnet til positionering af spjæld i tekniske bygningsinstallationer. Under drift spænder den returfjederen; hvis strømforsyningen afbrydes, flytter fjederenergien spjældet til sikkerhedspositionen.

Vigtigste egenskaber og parametre

• Drejningsmoment for motor og sikkerhedsfunktion: 4 Nm.
• Mærkespænding: AC/DC 24 V; styring: Åbn/Luk.
• Motorens gangtid: 75 s / 90°; sikkerhedsfunktionens gangtid: <20 s ved -20...50°C og <60 s ved -30°C.
• Integreret hjælpeafbryder: 1x SPDT, indstillelig inden for 0...100%.
• Drejevinkel: maks. 95°; justering via integreret mekanisk stop.
• Mekanisk tilslutning: universalbøjle 8...16 mm; motorens og sikkerhedsfunktionens bevægelsesretning vælges ved L/R-montering.
• Effektforbrug under bevægelse: 5 W; i hvile: 2.5 W; dimensioneringseffekt: 7 VA.
• Tilslutning af strømforsyning og styring: kabel 1 m, 2x 0.75 mm²; tilslutning af hjælpeafbryder: kabel 1 m, 3x 0.75 mm².
• Beskyttelsesklasse: IP54; omgivelsestemperatur: -30...50°C [-22...122°F].
