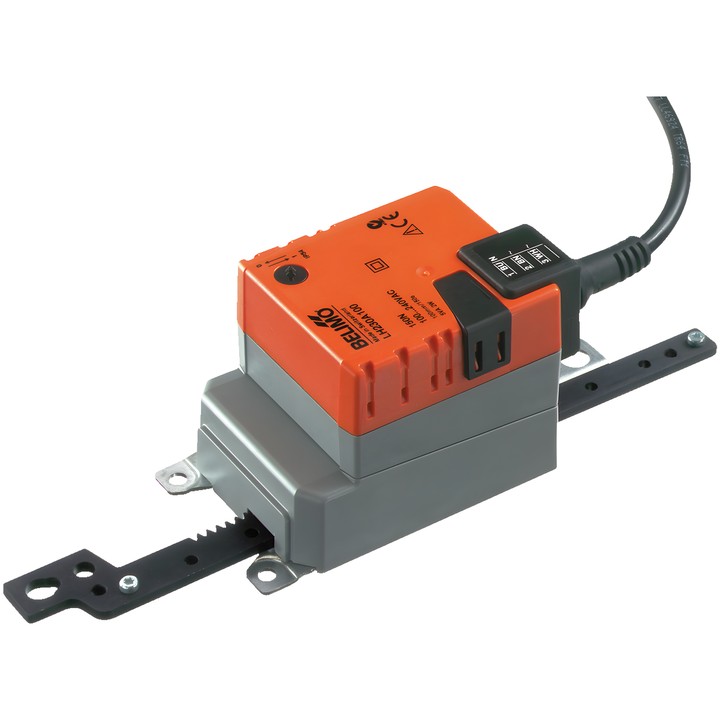

Belimo LH230A100 - lineær aktuator 150 N

Lineær aktuator Belimo LH230A100

Denne model er beregnet til regulering af spjæld og skydeventiler i stationære varme-, ventilations- og klimaanlæg. Ifølge det tekniske datablad understøtter den luftspjæld med et areal på op til ca. 1 m².

Vigtigste funktioner og parametre

• Motorkraft: 150 N.
• Mærkespænding: AC 100...240 V; frekvens: 50/60 Hz.
• Styring: Luk/Åbn, 3-punkts.
• Slaglængde: 100 mm; maks. 100 mm, justerbar i trin på 20 mm. Slaglængden begrænses på begge sider af mekaniske stop.
• Motorens køretid: 150 s / 100 mm.
• Bevægelsesretningen vælges med kontakten 0 (udskudt) / 1 (indskudt).
• Manuel indstilling med trykknap og mulighed for låsning.
• Effektforbrug: 2 W under bevægelse, 1 W i hvilestilling; dimensionerende effekt til valg af ledninger: 5 VA.
• Tilslutning af forsyning og styring: kabel 1 m, 3x 0.75 mm².
• Kapslingsklasse IEC/EN IP54; beskyttelsesklasse IEC/EN II, forstærket isolering.
• Omgivelsestemperatur: -30...50°C [-22...122°F].

Aktuatoren er beskyttet mod overbelastning og standser automatisk, når endepositionen nås. Ved montering, hvor der forekommer tværgående kræfter, skal der anvendes en egnet drejestøtte og et koblingselement i henhold til producentens anvisninger.
