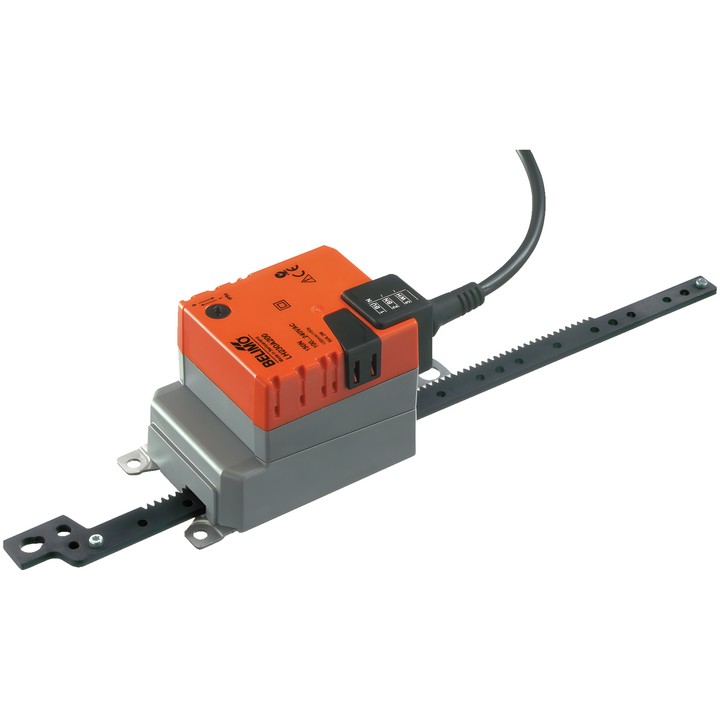

Belimo LH230A200 – lineær aktuator

Aktuator til regulering af spjæld og skydeventiler i tekniske bygningsinstallationer. Ifølge det tekniske datablad er den beregnet til luftspjæld med et areal på op til ca. 1 m².

Vigtigste egenskaber og tekniske data

• Aktuatorkraft: 150 N.
• Nominel spænding: AC 100...240 V; frekvens: 50/60 Hz.
• Styring: Luk/Åbn, 3-punkts.
• Slaglængde: maks. 200 mm, justerbar i trin på 20 mm; slaglængden begrænses i begge sider med mekaniske anslag.
• Motorens løbetid: 150 s / 100 mm.
• Effektforbrug under drift: 2 W; i hvileposition: 1 W; til dimensionering af kabler: 5 VA.
• Bevægelsesretning vælges med omskifter 0 (udskudt) / 1 (indskudt).
• Manuel indstilling med trykknap og mulighed for låsning.
• Tilslutning af strømforsyning og styring: kabel 1 m, 3x 0.75 mm².
• IEC/EN-kapslingsklasse: IP54; IEC/EN-beskyttelsesklasse: II, forstærket isolering.
• Omgivelsestemperatur: -30...50°C [-22...122°F].

Aktuatoren er beskyttet mod overbelastning og stopper automatisk, når et anslag nås. Montering skal udføres i overensstemmelse med producentens anvisninger, og der skal tages højde for mulige tværgående kræfter.
