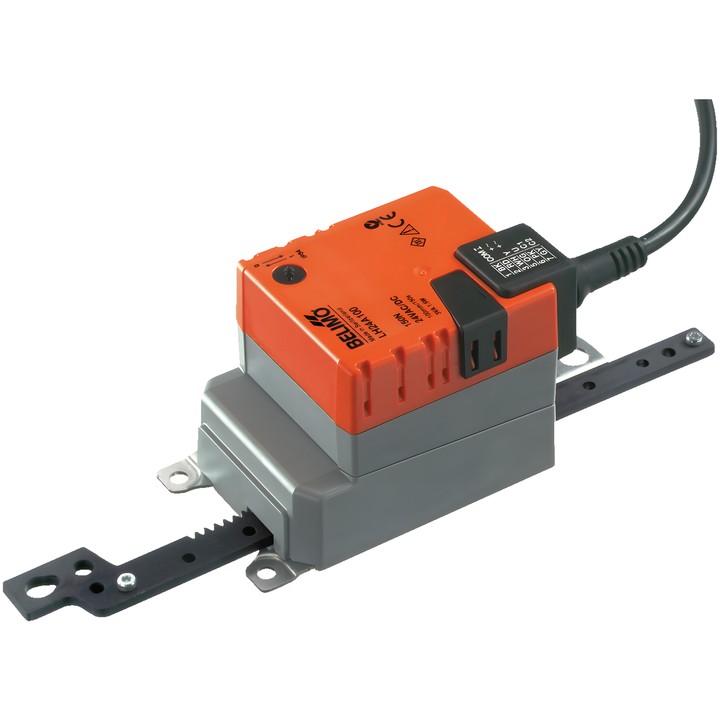

Belimo LH24A100 – lineær aktuator

Aktuator til regulering af spjæld og skydeventiler i tekniske bygningsinstallationer. Ifølge det tekniske datablad kan den betjene luftspjæld med et areal på op til ca. 1 m².

Vigtigste egenskaber og specifikationer

• Aktuatorkraft: 150 N.
• Mærkespænding: AC/DC 24 V; frekvens: 50/60 Hz.
• Styring: Luk/Åbn, 3-punkts.
• Slaglængde: 100 mm; maks. 100 mm, justerbar i trin på 20 mm. Slaglængden kan begrænses på begge sider med mekaniske stop.
• Motorens driftstid: 150 s / 100 mm.
• Effektforbrug under drift: 1.5 W; i hvilestilling: 0.5 W; dimensionerende effekt til valg af ledninger: 3 VA.
• Tilslutning af forsyning og styring: kabel 1 m, 3x 0.75 mm².
• Bevægelsesretningen vælges med kontakt 0 (udskudt) / 1 (indskudt).
• Manuel indstilling med trykknap og mulighed for låsning.
• Kapslingsklasse IEC/EN IP54; beskyttelsesklasse IEC/EN III, Safety Extra-Low Voltage (SELV).
• Omgivelsestemperatur: -30...50°C [-22...122°F].

Aktuatoren er beskyttet mod overbelastning og stopper automatisk, når endestillingen nås. Forsyningen skal ske via en skilletransformer.
