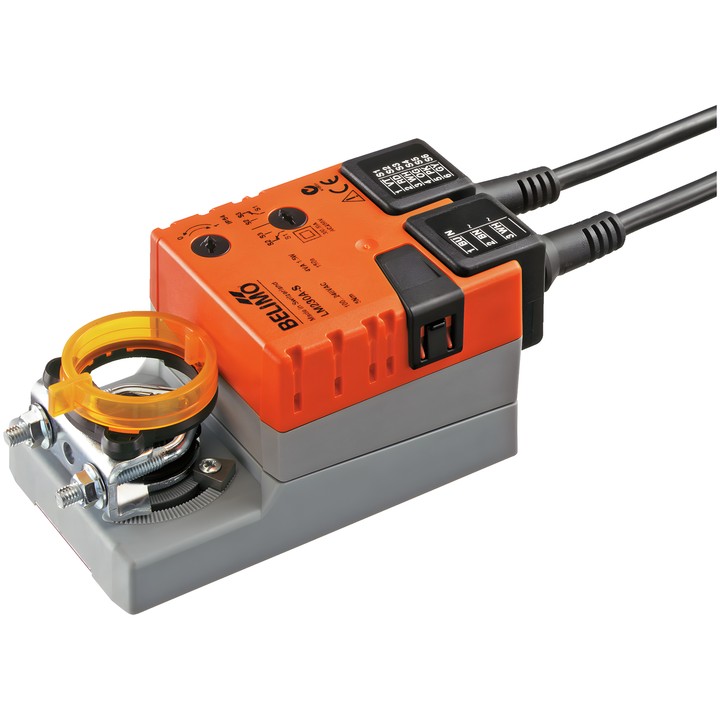

Belimo LM230A-S - spjældmotor 5 Nm

Belimo LM230A-S - spjældmotor 5 Nm

Belimo
547,04 zł
Inkl. moms
444,75 zł tax excluded

Roterende Belimo LM230A-S-aktuator til spjæld med et drejningsmoment på 5 Nm. Forsyning AC 100...240 V, Åbn/Luk- eller 3-punktsstyring, gangtid 150 s / 90°.

Udstyret med en integreret hjælpekontakt 1x SPDT, universalbøjle til 6...20 mm og manuel betjening med trykknap. Beskyttelsesgrad IEC/EN IP54.

Levering om ca. 14 dage
Del

Belimo LM230A-S-spjældmotor

Roterende aktuator til positionering af spjæld i tekniske bygningsinstallationer. Ifølge det tekniske datablad er den beregnet til luftspjæld med et areal på op til ca. 1 m². Denne model har ingen returfjeder.

Vigtigste egenskaber og specifikationer

  • Motorens drejningsmoment: 5 Nm.
  • Mærkespænding: AC 100...240 V; frekvens: 50/60 Hz.
  • Styring: Åbn/Luk, 3-punkts.
  • Motorens gangtid: 150 s / 90°; drejevinkel: maks. 95°.
  • Integreret hjælpekontakt 1x SPDT, indstillelig inden for 0...100%.
  • Omdrejningsretning vælges med kontakt: 0 (rotation mod venstre) / 1 (rotation mod højre).
  • Manuel betjening med trykknap og mulighed for låsning; justerbare mekaniske drejevinkelstop.
  • Universalbøjle til aksel 6...20 mm; mekanisk, aftagelig positionsindikator.
  • Effektforbrug: 1.5 W under bevægelse, 0.5 W i hvile; dimensioneringseffekt: 3.5 VA.
  • Tilslutning til strømforsyning og styring samt tilslutning af hjælpekontakt: hver med et 1 m kabel, 3x 0.75 mm².
  • Beskyttelsesgrad IEC/EN IP54; beskyttelsesklasse IEC/EN II, forstærket isolering.
  • Omgivelsestemperatur: -30...50°C [-22...122°F].

  • Mærker
    Belimo
  • Reference
    LM230A-S
  • EAN-13
    7630498112188

  • AC/DC-spænding
    AC 100...240 V
  • Tilslutning af hjælpekontakt
    Kabel 1 m, 3x 0.75 mm²
  • Effektforbrug (under drift)
    1.5 W
  • Effektforbrug (fastholdelse)
    0.5 W
  • Mærkeeffekt
    3,5 VA
  • Tilslutning til forsyningsregulering
    Kabel 1 m, 3x 0.75 mm²
  • Styringstype
    Åbn/luk, 3-punkts
  • Beskyttelsesklasse
    IP54
  • NEMA-beskyttelsesklasse
    NEMA 2
  • Kapslingstype
    UL Enclosure Type 2
  • Manuel betjening
    Med knap, med mulighed for låsning
  • Køretid (motor)
    150 s / 90°
  • Omgivelsestemperatur
    -30...50°C [-22...122°F]
  • Hjælpekontakter
    1x SPDT
  • Drejningsmoment
    5 Nm
  • Bevægelsesretning – motor
    Kan vælges med kontakt: 0 (rotation mod venstre) / 1 (rotation mod højre)
  • Drejevinkel
    95°
  • Mekanisk tilslutning
    Universalklemme 6...20 mm
