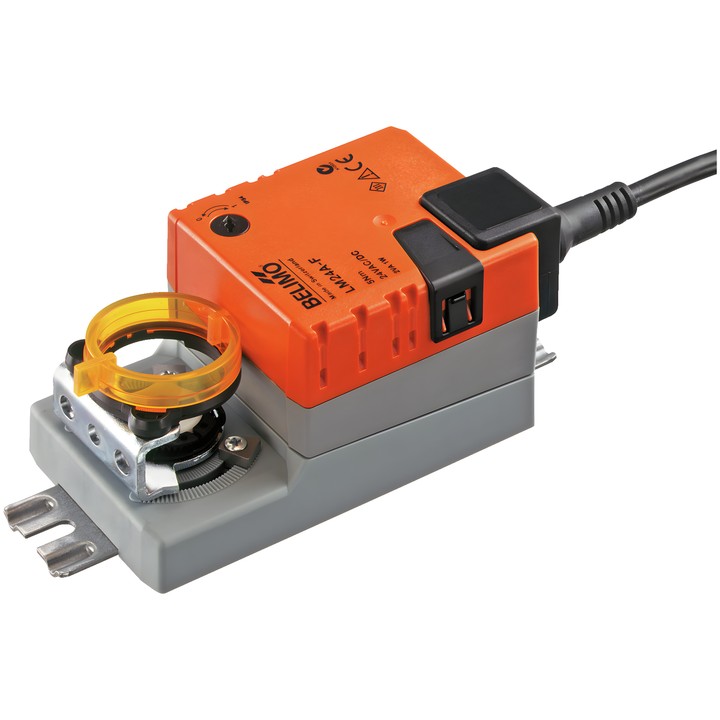

Belimo LM24A-F spjældmotor med et drejningsmoment på 5 Nm, forsyning AC/DC 24 V og 3-punkts Luk/Åbn-styring. Gangtiden er 150 s / 90°.

Udstyret med en formtilpasset forbindelse på 8x8 mm, manuel betjening med trykknap og justerbare mekaniske drejevinkelbegrænsere.

Levering om ca. 14 dage
Del

Belimo LM24A-F – spjældmotor

Motoren er beregnet til positionering af spjæld i tekniske bygningsinstallationer. Ifølge dokumentationen er den egnet til luftspjæld med et areal på op til ca. 1 m².

Vigtigste egenskaber og tekniske data

  • Drejningsmoment: 5 Nm; mærkespænding: AC/DC 24 V, 50/60 Hz.
  • Styring: Luk/Åbn, 3-punkts; motorens gangtid: 150 s / 90°.
  • Drejevinkel: maks. 95°, med justerbare mekaniske begrænsere på begge sider.
  • Bevægelsesretningen vælges med kontakt 0 (rotation mod venstre) / 1 (rotation mod højre).
  • Manuel betjening med trykknap og mulighed for låsning; mekanisk positionsindikator.
  • Mekanisk tilslutning: formtilpasset forbindelse 8x8 mm; strøm- og styretilslutning: kabel 1 m, 3x 0.75 mm².
  • Effektforbrug under drift: 1 W; i hvile: 0.2 W; dimensionerende effekt til kabelvalg: 1.5 VA.
  • IEC/EN-kapslingsklasse: IP54; IEC/EN-beskyttelsesklasse: III, Safety Extra-Low Voltage (SELV).
  • Omgivelsestemperatur: -30...50°C [-22...122°F].

  • Mærker
    Belimo
  • Reference
    LM24A-F
  • EAN-13
    7630498112249

  • AC/DC-spænding
    AC/DC 24 V
  • Effektforbrug (under drift)
    1 W
  • Effektforbrug (fastholdelse)
    0.2 W
  • Mærkeeffekt
    1.5 VA
  • Tilslutning til forsyningsregulering
    Kabel 1 m, 3x 0.75 mm²
  • Styringstype
    Åbn/luk, 3-punkts
  • Beskyttelsesklasse
    IP54
  • NEMA-beskyttelsesklasse
    NEMA 2
  • Kapslingstype
    UL Enclosure Type 2
  • Manuel betjening
    Med knap, med mulighed for låsning
  • Køretid (motor)
    150 s / 90°
  • Omgivelsestemperatur
    -30...50°C [-22...122°F]
  • Drejningsmoment
    5 Nm
  • Bevægelsesretning – motor
    Kan vælges med kontakt: 0 (rotation mod venstre) / 1 (rotation mod højre)
  • Drejevinkel
    95°
  • Mekanisk tilslutning
    Formsluttende forbindelse 8x8 mm

Techniczna karta katalogowa

Download (1.44MB)

Instrukcja montażu

Download (425.77KB)

EU Declaration of Conformity – LM24A-F

Download (32.74KB)

Environmental Declaration – LM..

Download (72.43KB)
