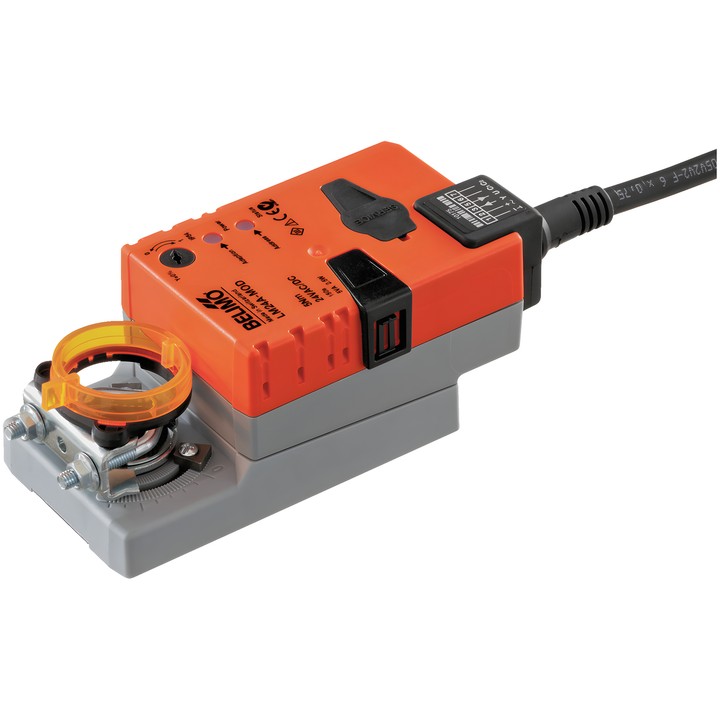

Belimo LM24A-MOD – spjældmotor

Kommunikerende rotationsmotor til regulering af spjæld i tekniske bygningsinstallationer. Beregnet til luftspjæld med et areal på op til ca. 1 m². Muliggør kommunikationsbaseret, analog og hybrid styring.

Vigtigste egenskaber og parametre

• Motorens drejningsmoment: 5 Nm; nominel spænding: AC/DC 24 V, 50/60 Hz.
• Kommunikation: BACnet MS/TP, Modbus RTU (fabriksindstilling) og MP-Bus.
• Arbejdsområde Y: 2...10 V, kan indstilles til 0.5...10 V; feedbacksignal U: 2...10 V.
• Motorens gangtid: 150 s / 90°; justerbar inden for 35...150 s.
• Drejevinkel: maks. 95°, kan begrænses på begge sider med mekaniske stop.
• Drejeretning vælges med en 0/1-kontakt; manuel justering med knap, som kan låses.
• Universel akselklemme 6...20 mm; mekanisk positionsindikator.
• En passiv, aktiv eller sensor med omskifterkontakt kan tilsluttes, og dens signal kan overføres til bussen.
• Effektforbrug under drift: 2.5 W; i hvileposition: 1.3 W; dimensionerende effekt til valg af kabler: 5 VA.
• Tilslutning af strømforsyning og styring: kabel 1 m, 6x 0.75 mm².
• IEC/EN-kapslingsklasse: IP54; omgivelsestemperatur: -30...50°C [-22...122°F].
