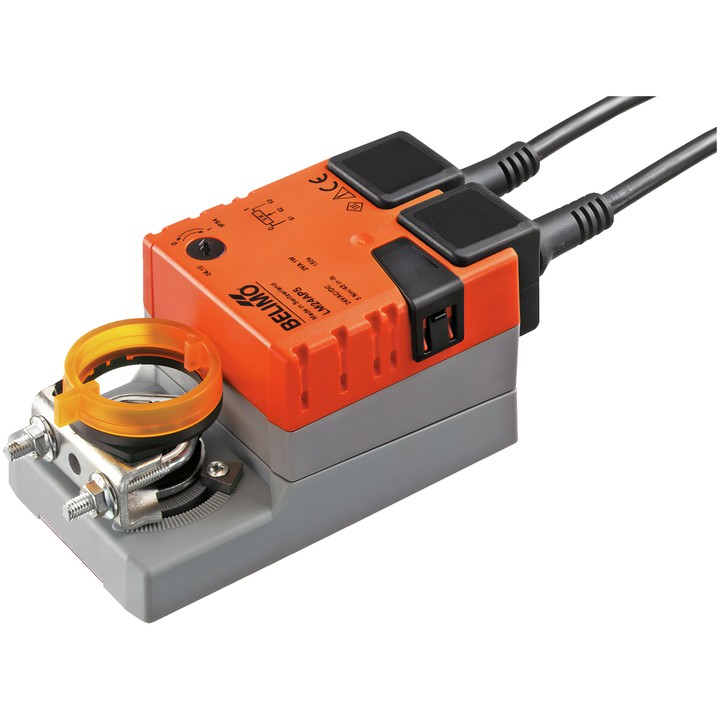

Belimo LM24AP5 - spjældmotor

Belimo LM24AP5 - spjældmotor

Belimo
1.189,41 zł
Inkl. moms
967,00 zł tax excluded

Belimo LM24AP5-spjældmotor med et drejningsmoment på 5 Nm, forsynet med AC/DC 24 V. Understøtter Åbn/Luk- og 3-punktsstyring; motorens gangtid er 150 s / 90°.

Udstyret med integreret feedbackpotentiometer på 5 kΩ, universalbøjle 6...20 mm og trykknap til manuel betjening med mulighed for låsning.

Produktet er ikke tilgængeligt
Del

Ønsker e-mail når varen er på lager

Interested in this product? Drop us an email and we will let you know when it's available for order.

Belimo LM24AP5-spjældmotor

LM24AP5-modellen bruges til positionering af spjæld i tekniske bygningsinstallationer. Ifølge det tekniske datablad er den beregnet til luftspjæld med et areal på op til ca. 1 m².

Vigtigste egenskaber og specifikationer

  • Motorens drejningsmoment: 5 Nm; nominel spænding: AC/DC 24 V, 50/60 Hz.
  • Styring: Åbn/Luk, 3-punkts; motorens gangtid: 150 s / 90°.
  • Integreret feedbackpotentiometer: 5 kΩ; positionsfeedbacksignal 0...100%.
  • Drejevinkel: maks. 95°, kan begrænses på begge sider med justerbare mekaniske stop.
  • Bevægelsesretning vælges med kontakt: 0 (drejning mod venstre) / 1 (drejning mod højre).
  • Manuel betjening med trykknap og mulighed for låsning; mekanisk positionsindikator.
  • Mekanisk tilslutning: universalbøjle 6...20 mm.
  • Effektforbrug under bevægelse: 1 W; i hvilestilling: 0.2 W; dimensionerende effekt til valg af ledninger: 1.5 VA.
  • Separate kabler på 1 m, 3x 0.75 mm², til strøm- og styretilslutning samt potentiometertilslutning.
  • Beskyttelsesgrad IEC/EN: IP54; beskyttelsesklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
  • Omgivelsestemperatur: -30...50°C [-22...122°F].

  • Mærker
    Belimo
  • Reference
    LM24AP5
  • EAN-13
    7630498112294

  • AC/DC-spænding
    AC/DC 24 V
  • Effektforbrug (under drift)
    1 W
  • Effektforbrug (fastholdelse)
    0.2 W
  • Mærkeeffekt
    1.5 VA
  • Tilslutning til forsyningsregulering
    Kabel 1 m, 3x 0.75 mm²
  • Styringstype
    Åbn/luk, 3-punkts
  • Beskyttelsesklasse
    IP54
  • NEMA-beskyttelsesklasse
    NEMA 2
  • Kapslingstype
    UL Enclosure Type 2
  • Manuel betjening
    Med knap, med mulighed for låsning
  • Køretid (motor)
    150 s / 90°
  • Omgivelsestemperatur
    -30...50°C [-22...122°F]
  • Drejningsmoment
    5 Nm
  • Bevægelsesretning – motor
    Kan vælges med kontakt: 0 (rotation mod venstre) / 1 (rotation mod højre)
  • Drejevinkel
    95°
  • Mekanisk tilslutning
    Universalklemme 6...20 mm
  • Potentiometer
    5 kΩ
  • Potentiometertilslutning
    Kabel, 3x 0.75 mm²

Techniczna karta katalogowa

Download (1.46MB)

Instrukcja montażu

Download (507.4KB)

EU Declaration of Conformity – LM24AP5

Download (32.74KB)

Environmental Declaration – LM..

Download (72.43KB)
