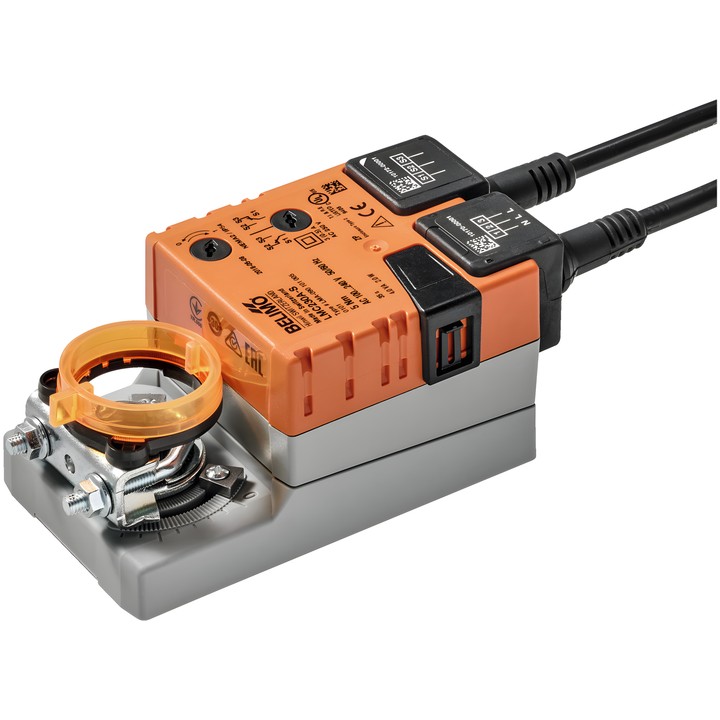

Belimo LMC230A-S - spjældmotor 5 Nm

Belimo LMC230A-S - spjældmotor 5 Nm

Belimo
552,11 zł
Inkl. moms
448,87 zł tax excluded

Belimo LMC230A-S drejeaktuator til spjæld med et drejningsmoment på 5 Nm og en nominel spænding på AC 100...240 V. Understøtter Åbn/Luk- og 3-punktsstyring; motorens gangtid er 35 s / 90°.

Udstyret med en 1x SPDT-hjælpekontakt, en universalklemme til 6...20 mm aksler og en knap til manuel betjening. IEC/EN-kapslingsklasse: IP54.

Levering om ca. 14 dage
Del

Belimo LMC230A-S spjældmotor

Drejeaktuator til indstilling af spjæld i tekniske bygningsinstallationer. Ifølge det tekniske datablad er den beregnet til luftspjæld med et areal på op til ca. 1 m².

Vigtigste egenskaber

  • Motorens drejningsmoment: 5 Nm; gangtid: 35 s / 90°.
  • Nominel spænding: AC 100...240 V, 50/60 Hz; Åbn/Luk- og 3-punktsstyring.
  • 1x SPDT-hjælpekontakt, der kan indstilles inden for området 0...100%.
  • Drejevinkel: maks. 95°, begrænset på begge sider af justerbare mekaniske stop.
  • Valg af bevægelsesretning med kontakt 0 (drejning mod venstre) / 1 (drejning mod højre).
  • Manuel betjening med knap og mulighed for låsning; mekanisk, påstikkelig positionsindikator.
  • Universalklemme 6...20 mm til montering på spjældakslen.
  • Effektforbrug under drift: 2 W; i hvilestilling: 0.5 W; dimensionerende effekt til kabelvalg: 4 VA.
  • Tilslutning til strømforsyning/styring og tilslutning af hjælpekontakt: separate kabler på 1 m, 3x 0.75 mm².
  • IEC/EN-kapslingsklasse: IP54; IEC/EN-beskyttelsesklasse: II, forstærket isolering.
  • Omgivelsestemperatur: -30...50°C [-22...122°F].

  • Mærker
    Belimo
  • Reference
    LMC230A-S
  • EAN-13
    7630498112393

  • AC/DC-spænding
    AC 100...240 V
  • Tilslutning af hjælpekontakt
    Kabel 1 m, 3x 0.75 mm²
  • Effektforbrug (under drift)
    2 W
  • Effektforbrug (fastholdelse)
    0.5 W
  • Mærkeeffekt
    4 VA
  • Tilslutning til forsyningsregulering
    Kabel 1 m, 3x 0.75 mm²
  • Styringstype
    Åbn/luk, 3-punkts
  • Beskyttelsesklasse
    IP54
  • NEMA-beskyttelsesklasse
    NEMA 2
  • Kapslingstype
    UL Enclosure Type 2
  • Manuel betjening
    Med knap, med mulighed for låsning
  • Køretid (motor)
    35 s / 90°
  • Omgivelsestemperatur
    -30...50°C [-22...122°F]
  • Hjælpekontakter
    1x SPDT
  • Drejningsmoment
    5 Nm
  • Bevægelsesretning – motor
    Kan vælges med kontakt: 0 (rotation mod venstre) / 1 (rotation mod højre)
  • Drejevinkel
    95°
  • Mekanisk tilslutning
    Universalklemme 6...20 mm

Techniczna karta katalogowa

Download (1.39MB)

Instrukcja montażu

Download (507.42KB)

Techniczna karta katalogowa – LMC230A-S

Download (1.39MB)

EU Declaration of Conformity – LMC230A-S

Download (32.78KB)

Environmental Declaration – LM..

Download (72.44KB)
