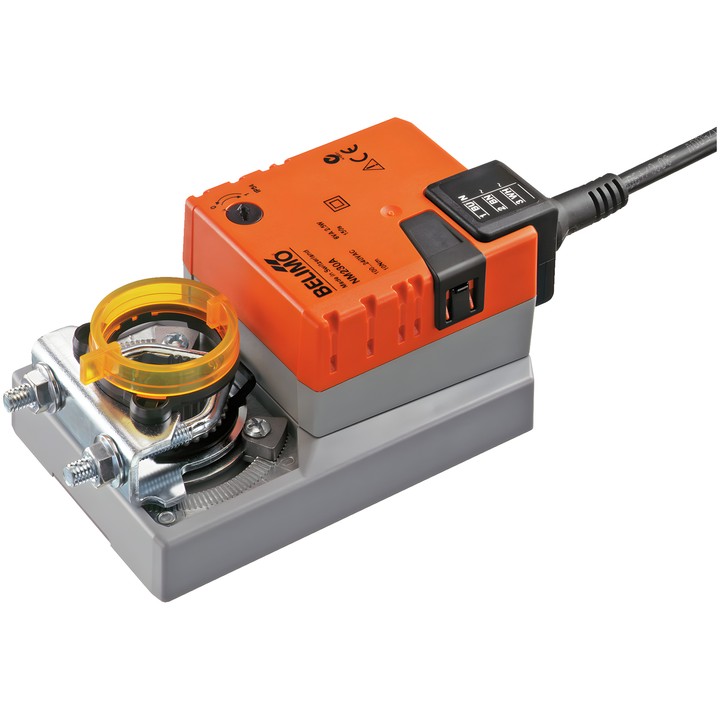

Belimo NM230A - spjældmotor

Belimo NM230A spjældmotor

Motor til regulering af luftspjæld i stationære varme-, ventilations- og klimaanlæg. Ifølge det tekniske datablad er den beregnet til spjæld med et areal på op til ca. 2 m².

Vigtigste egenskaber og specifikationer

• Motorens drejningsmoment: 10 Nm.
• Mærkespænding: AC 100...240 V; frekvens: 50/60 Hz.
• Styring: Åbn/Luk, 3-punkts.
• Motorens driftstid: 150 s / 90°; maksimal drejevinkel: 95°.
• Bevægelsesretningen vælges med kontakt 0 (drejning mod venstre) / 1 (drejning mod højre).
• Manuel betjening med trykknap og mulighed for låsning; drejevinklen justeres med mekaniske begrænsere på begge sider.
• Mekanisk tilslutning: universalklemme 8...26.7 mm; mekanisk positionsindikator.
• Tilslutning af strømforsyning og styring: kabel 1 m, 3x 0.75 mm².
• Effektforbrug under drift: 2.5 W; i hvilestilling: 0.6 W; dimensionerende effekt til ledningsvalg: 5.5 VA.
• IEC/EN-kapslingsklasse: IP54; IEC/EN-beskyttelsesklasse: II, forstærket isolering.
• Omgivelsestemperatur: -30...50°C [-22...122°F].

Motoren er beskyttet mod overbelastning og standser automatisk, når endestoppet nås. Endestopkontakter er ikke nødvendige.
