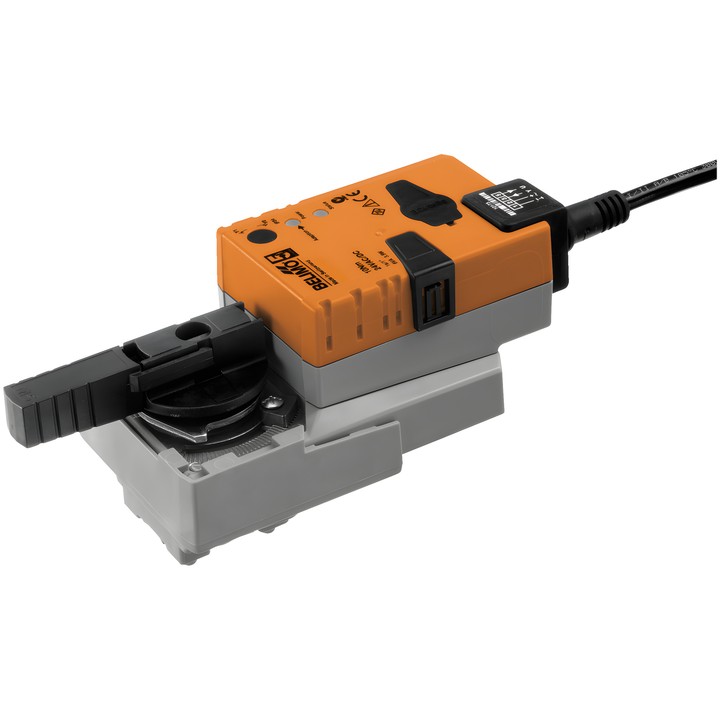

Belimo NR24A-MP - drejeaktuator til kugleventiler

Belimo NR24A-MP - drejeaktuator til kugleventiler

Belimo
1.026,62 zł
Inkl. moms
834,65 zł tax excluded

Kommunikerende drejeaktuator til kugleventiler med et moment på 10 Nm og en nominel spænding på AC/DC 24 V. Understøtter modulerende styring 2...10 V og MP-Bus-kommunikation.

Løbetiden er 90 s / 90° og kan indstilles i området 45...170 s. Aktuatoren har manuel betjening med trykknap og kapslingsklasse IP54.

Levering om ca. 14 dage
Del

Belimo NR24A-MP – aktuator til kugleventiler

Kommunikerende drejeaktuator med justerbart bevægelsesområde og funktion til konvertering af sensorsignaler. Den kan arbejde med et analogt styresignal Y eller modtage et digitalt styresignal via MP-Bus.

Vigtigste egenskaber og specifikationer

  • Motormoment: 10 Nm; nominel spænding: AC/DC 24 V, 50/60 Hz.
  • Arbejdsområde Y: 2...10 V; feedbacksignal U: 2...10 V.
  • MP-Bus-kommunikation; maksimalt 8 MP-Bus-noder.
  • Motorens løbetid: 90 s / 90°; justerbar løbetid: 45...170 s.
  • Effektforbrug under drift: 3.5 W; i hvile: 1.2 W; til dimensionering af ledninger: 6 VA.
  • Tilslutning af strømforsyning og styring: kabel 1 m, 4x 0.75 mm².
  • Manuel betjening med trykknap og mulighed for låsning; mekanisk positionsindikator.
  • Justerbar rotationsvinkel med mekaniske stop; tilpasning af indstillingsområdet ved første tilslutning af strøm.
  • IEC/EN-kapslingsklasse: IP54; IEC/EN-beskyttelsesklasse: III, Safety Extra-Low Voltage (SELV).

Ved drift via MP-Bus fungerer tilslutning U som kommunikationsgrænseflade og leverer ikke et analogt målesignal. Enhedens parametre kan ændres med Belimo Assistant 2.

  • Mærker
    Belimo
  • Reference
    NR24A-MP
  • EAN-13
    7630498113437

  • AC/DC-spænding
    AC/DC 24 V
  • Effektforbrug (under drift)
    3.5 W
  • Effektforbrug (fastholdelse)
    1.2 W
  • Mærkeeffekt
    6 VA
  • Tilslutning til forsyningsregulering
    Kabel 1 m, 4x 0.75 mm²
  • Styringstype
    MP-Bus DC 2...10 V DC 0.5...10 V
  • Beskyttelsesklasse
    IP54
  • NEMA-beskyttelsesklasse
    NEMA 2
  • Kapslingstype
    UL Enclosure Type 2

Techniczna karta katalogowa

Download (1.66MB)

Instrukcja montażu

Download (630.56KB)

Techniczna karta katalogowa – NR24A-MP

Download (1.66MB)

EU Declaration of Conformity – NR24A-MP

Download (50.69KB)

Environmental Declaration – NR..

Download (72.78KB)
