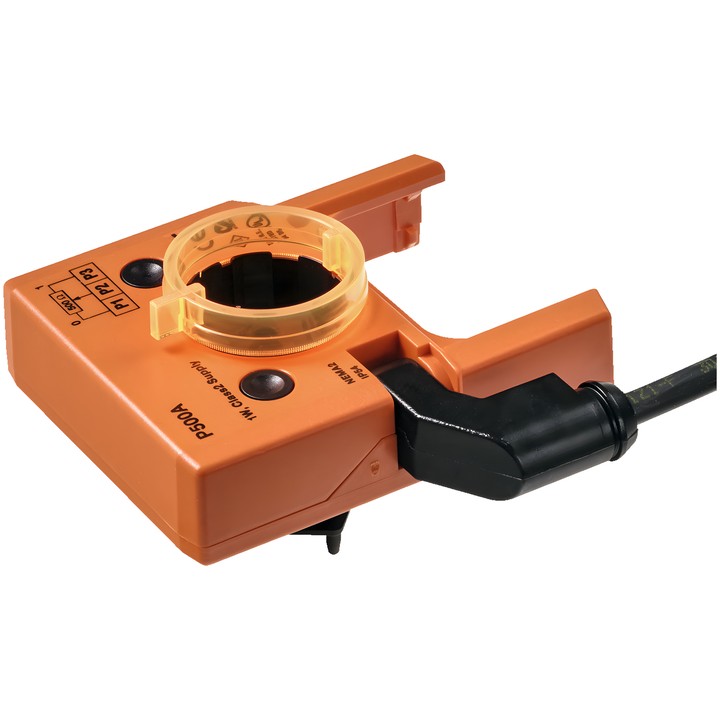

Belimo P500A - feedbackpotentiometer 500 Ω

Belimo P500A-feedbackpotentiometer

P500A er et påmonteret feedbackpotentiometer til spjældaktuatorer og drejeaktuatorer. Monteringspladen overfører positionen fra akselklemmen på en spjældaktuator eller positionsindikatoren på en drejeaktuator til potentiometeret.

Enheden er beregnet til modulerende styring af spjæld i kombination med regulatorer med fast feedback. Den kan også bruges med standardiserede systemer til positionsvisning af spjæld eller som indstiller til aktuatorer, der arbejder parallelt.

Vigtige tekniske data

• Nominel modstand: 500 Ω; tolerance: ±5%.
• Belastningsevne: Max. 1 W; linearitet: ±2%; opløsning: Min. 1%.
• Restmodstand: Max. 5% på begge sider.
• Potentiometertilslutning: 1 m kabel, 3 x 0.75 mm², FRNC (halogenfri).
• Kapslingsklasse IEC/EN: IP54; beskyttelsesklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Omgivelsestemperatur: -30...50°C [-22...122°F].
• Omgivelsesfugtighed: Max. 95% RH, ikke-kondenserende.

Potentiometeret monteres direkte ved akselklemmen på spjældaktuatoren eller på drejeaktuatorens positionsindikator.
