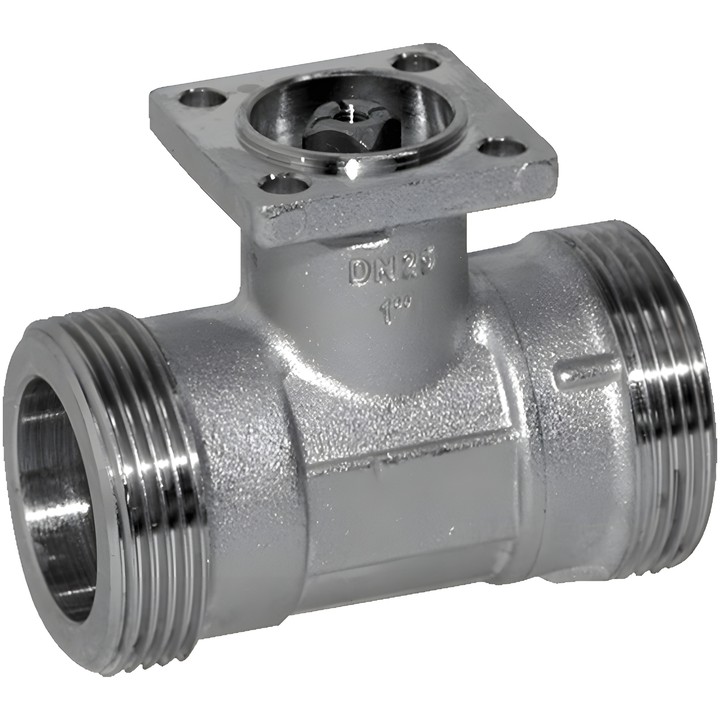

Belimo R417 - 2-vejs reguleringskugleventil med karakteristik

Belimo R417 – 2-vejs reguleringsventil

Reguleringsventil med reguleringsskive til åbne og lukkede vandsystemer. Reguleringsskiven giver en ligestillet procentkarakteristik for flowet. Ventilen indstilles af en drejeaktuator.

Vigtige tekniske data

• Type: 2-vejs; DN 20; PN 40.
• Rørtilslutning: udvendigt gevind G 1 1/4" i henhold til ISO 228-1.
• Kvs: 4 m³/h; ∆pmax 200 kPa; lukketryk: 1400 kPa.
• Medie: vand, vand med maksimalt 50 % vol. glykol.
• Medietemperatur: -10...100°C [14...212°F].
• Flowkarakteristik: ligestillet procent; tilladt lækage: bobletæt, tæthedsklasse A.
• Ventilhus: forniklet messing; lukkeelement og spindel: rustfrit stål.
• Drejevinkel: 90°; arbejdsområde: 15...90°.

Monteringsvejledning

Tilladt monteringsposition: fra lodret til vandret i forhold til spindlen. Montering med spindlen pegende nedad er ikke tilladt. Følg strømningsretningen, der er angivet med pilen på ventilhuset.

Ved en medietemperatur på -10...2°C anbefales det at forlænge ventilhalsen. Den tilladte medietemperatur kan afhænge af aktuatorens type; begrænsningerne er angivet i aktuatorernes datablad.
