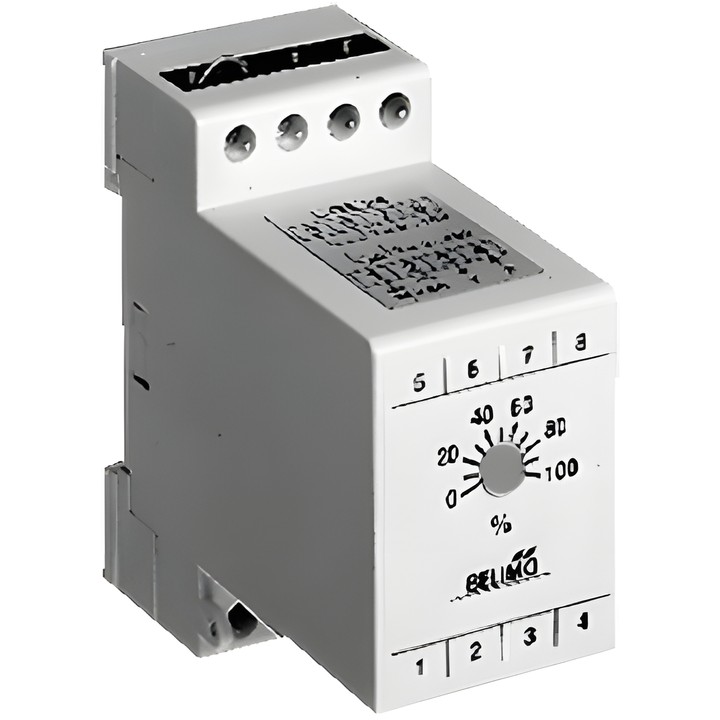

Belimo SGE24 - positionsregulator til spjældmotorer

Belimo SGE24 positionsregulator

SGE24 bruges til fjernstyring af modulerende spjældmotorer eller til begrænsning af den nedre værdi af udgangssignalet fra modulerende regulatorer. Styresignal Y genereres proportionalt med drejeknappens position.

Vigtigste egenskaber og tekniske data

• Forsyning: AC/DC 24 V; mærkespændingsfrekvens: 50/60 Hz.
• Mærkespændingsområde: AC 19.2...28.8 V / DC 19.2...28.8 V.
• Arbejdsområde Y: 2...10 V, med mulighed for at vælge 0...10 V eller 2...10 V.
• Skala: 0...100%; rotationsvinklen kan begrænses mekanisk med drejeknappen.
• Effektforbrug under drift: 0.3 W; effekt til dimensionering af kabler: 1 VA.
• Tilslutning af forsyning og styring: klemmer 4 mm².
• Montering i styreskab ved at klikke enheden fast på en 35 mm DIN-skinne.
• Kapslingsklasse IEC/EN: IP20; beskyttelsesklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Omgivelsestemperatur: -20...50°C [-4...122°F].
