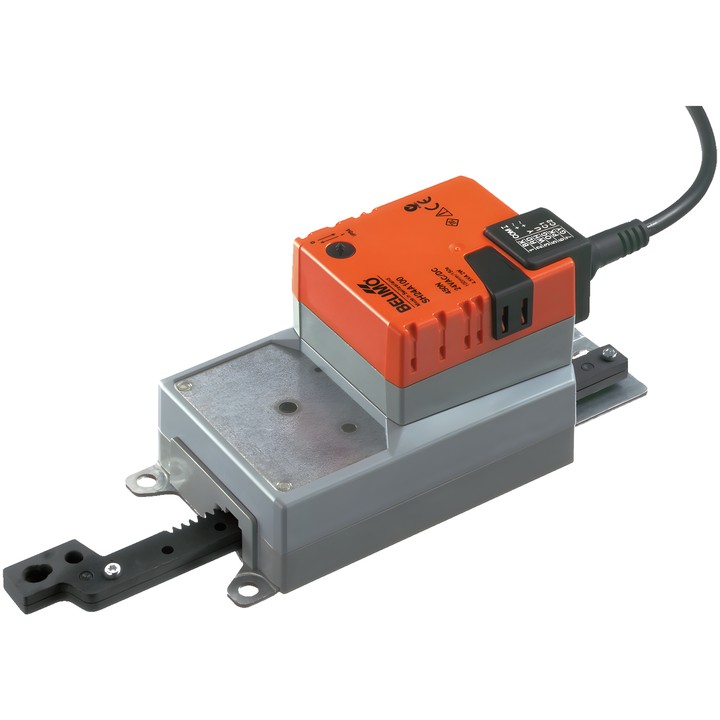

Belimo SH24A100 - lineær aktuator til spjæld

Belimo SH24A100 – lineær aktuator

Model SH24A100 bruges til regulering af luftspjæld og skydeventiler i tekniske bygningsinstallationer. Ifølge det tekniske datablad er den beregnet til luftspjæld med et areal på op til ca. 3 m².

Vigtigste egenskaber

• Aktiveringskraft: 450 N.
• Mærkespænding: AC/DC 24 V; mærkefrekvens: 50/60 Hz.
• Styring: Luk/Åbn, 3-punkts.
• Slag: 100 mm; den maksimale slaglængde kan justeres i trin på 20 mm ved hjælp af mekaniske endestop.
• Motorens driftstid: 150 s / 100 mm.
• Effektforbrug under drift: 2 W; i hvilestilling: 0.2 W; til dimensionering af kabler: 4.5 VA.
• Bevægelsesretningen vælges med kontakt 0 (udskudt) / 1 (indskudt).
• Manuel justering med trykknap og mulighed for låsning.
• Tilslutning til strømforsyning og styring: kabel 1 m, 3x 0.75 mm².
• Kapslingsklasse IEC/EN: IP54; beskyttelsesklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Omgivelsestemperatur: -30...50°C [-22...122°F].

Aktuatoren har overbelastningsbeskyttelse og stopper automatisk, når endestoppet nås. Ved montering med tværgående kræfter angiver det tekniske datablad, at der skal anvendes et passende drejebeslag og et koblingselement.
