Belimo SM230A-S - spjældmotor

Belimo SM230A-S - spjældmotor

Belimo
844,24 zł
Inkl. moms
686,37 zł tax excluded

Belimo SM230A-S spjældmotor med et drejningsmoment på 20 Nm, forsynet med AC 100...240 V. Understøtter Åbn/Luk- og 3-punktsstyring; driftstiden er 150 s / 90°.

Udstyret med en justerbar hjælpekontakt 1x SPDT (0...100%), manuel betjening med trykknap og en vendbar universel monteringsklemme 10...20 mm.

Levering om ca. 14 dage
Del

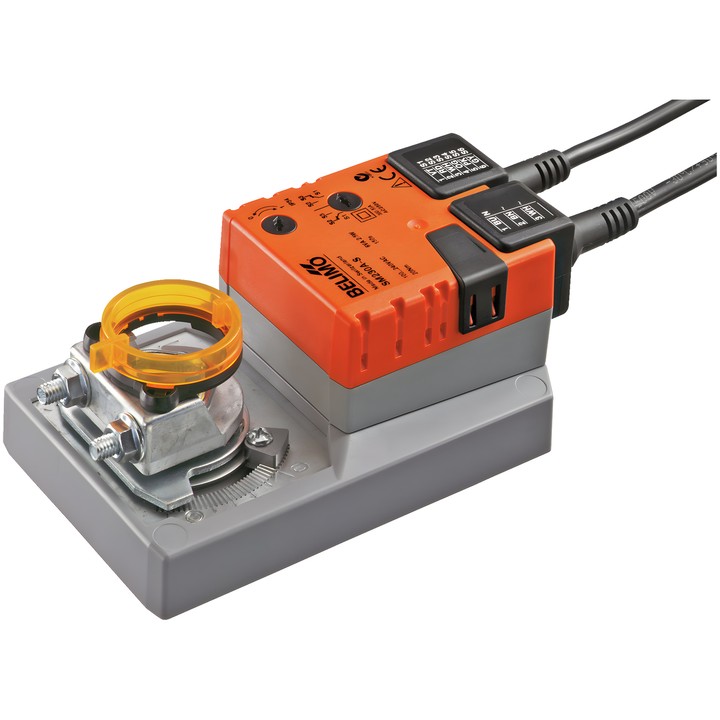

Belimo SM230A-S spjældmotor

Roterende aktuator til positionering af spjæld i tekniske bygningsinstallationer. Det tekniske datablad angiver en spjældstørrelse på op til ca. 4 m². Modellen har en indbygget hjælpekontakt og mekaniske begrænsere for drejevinklen.

Vigtigste egenskaber og parametre

  • Drejningsmoment: 20 Nm.
  • Mærkespænding: AC 100...240 V; frekvens: 50/60 Hz.
  • Styring: Åbn/Luk, 3-punkts.
  • Motorens driftstid: 150 s / 90°; maksimal drejevinkel: 95°.
  • Justerbar hjælpekontakt: 1x SPDT, 0...100%.
  • Effektforbrug under bevægelse: 2.5 W; i hvilestilling: 0.6 W; dimensioneringseffekt: 6 VA.
  • Bevægelsesretningen vælges med kontakt 0 (drejning mod venstre) / 1 (drejning mod højre).
  • Manuel betjening med trykknap og mulighed for låsning; drejevinklen begrænses af justerbare mekaniske anslag.
  • Vendbar universel monteringsklemme 10...20 mm; mekanisk positionsindikator.
  • Tilslutning til strømforsyning og styring samt tilslutning af hjælpekontakt: hver med et 1 m kabel, 3x 0.75 mm².
  • IEC/EN-kapslingsklasse: IP54; omgivelsestemperatur: -30...50°C [-22...122°F].

  • Mærker
    Belimo
  • Reference
    SM230A-S
  • EAN-13
    7630498114335

  • AC/DC-spænding
    AC 100...240 V
  • Tilslutning af hjælpekontakt
    Kabel 1 m, 3x 0.75 mm²
  • Effektforbrug (under drift)
    2.5 W
  • Effektforbrug (fastholdelse)
    0.6 W
  • Mærkeeffekt
    6 VA
  • Tilslutning til forsyningsregulering
    Kabel 1 m, 3x 0.75 mm²
  • Styringstype
    Åbn/luk, 3-punkts
  • Beskyttelsesklasse
    IP54
  • NEMA-beskyttelsesklasse
    NEMA 2
  • Kapslingstype
    UL Enclosure Type 2
  • Manuel betjening
    Med knap, med mulighed for låsning
  • Køretid (motor)
    150 s / 90°
  • Omgivelsestemperatur
    -30...50°C [-22...122°F]
  • Hjælpekontakter
    1x SPDT
  • Drejningsmoment
    20 Nm
  • Bevægelsesretning – motor
    Kan vælges med kontakt: 0 (rotation mod venstre) / 1 (rotation mod højre)
  • Drejevinkel
    95°
  • Mekanisk tilslutning
    Vendbar universel monteringsklemme 10...20 mm

Techniczna karta katalogowa

Download (1.62MB)

Instrukcja montażu

Download (570.11KB)

Techniczna karta katalogowa – SM230A-S

Download (1.62MB)

EU Declaration of Conformity – SM230A-S

Download (32.76KB)

Environmental Declaration – SM..

Download (72.47KB)
