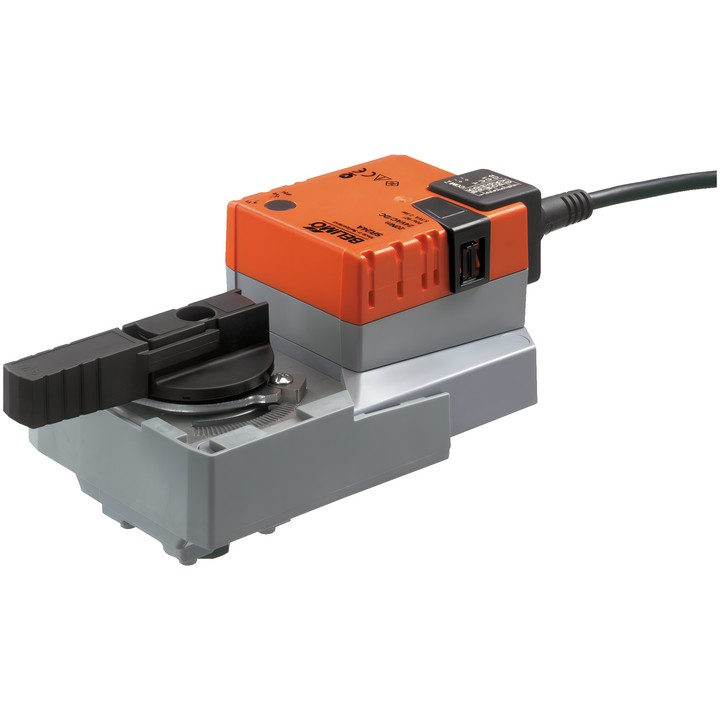

Belimo SR24A - drejeaktuator til kugleventiler

Belimo SR24A – drejeaktuator til kugleventiler

Elektronisk drejeaktuator med mekaniske drejevinkelbegrænsere og positionsindikator. Monteres direkte på kugleventilen med én central skrue.

Vigtigste egenskaber og tekniske data

• Motorens drejningsmoment: 20 Nm.
• Nominel spænding: AC/DC 24 V; frekvens: 50/60 Hz.
• Nominelt spændingsområde: AC 19.2...28.8 V / DC 19.2...28.8 V.
• Styring: Åbn/Luk, 3-punkts.
• Motorens gangtid: 90 s / 90°.
• Effektforbrug under bevægelse: 2.5 W; i hvilestilling: 0.2 W; til dimensionering af ledninger: 5.5 VA.
• Tilslutning til forsyning og styring: kabel 1 m, 3x 0.75 mm².
• Manuel indstilling med trykknap og mulighed for låsning; justerbar drejevinkel med mekaniske begrænsere.
• Mekanisk, aftagelig positionsindikator.
• Kapslingsklasse IEC/EN: IP54; beskyttelsesklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
