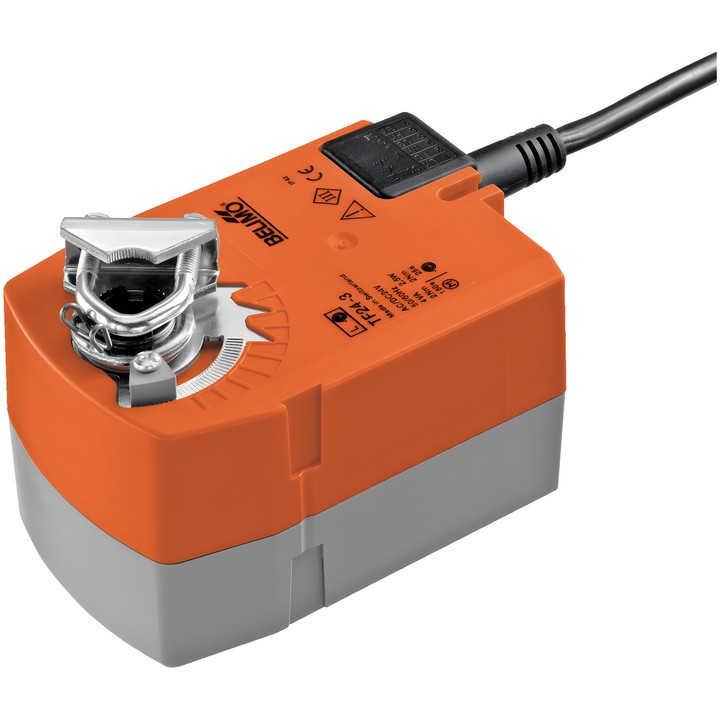

Belimo TF24-3 - drejeaktuator til spjæld med fjederretur

Belimo TF24-3 - drejeaktuator til spjæld med fjederretur

Belimo
741,62 zł
Inkl. moms
602,94 zł tax excluded

Belimo TF24-3 drejeaktuator med sikkerhedsfunktion til regulering af spjæld i tekniske bygningsinstallationer. Moment 2.5 Nm, forsyning AC/DC 24 V og 3-punktsstyring.

Motorens løbetid er 150 s / 90°. Ved afbrydelse af strømforsyningen flytter fjederen spjældet til sikkerhedspositionen.

Levering om ca. 14 dage
Del

Belimo TF24-3

Drejeaktuator med sikkerhedsfunktion til regulering af spjæld i stationære varme-, ventilations- og klimaanlæg. Beregnet til luftspjæld med et areal på op til ca. 0.5 m². 3-punktssignalet styrer motorens bevægelse, og ved afbrydelse af strømforsyningen flytter returfjederen spjældet til sikkerhedspositionen.

Vigtigste egenskaber og specifikationer

  • Moment for motor og sikkerhedsfunktion: 2.5 Nm.
  • Mærkespænding: AC/DC 24 V; mærkespændingens frekvens: 50/60 Hz.
  • Styring: 3-punkts.
  • Motorens løbetid: 150 s / 90°; sikkerhedsfunktionens løbetid: <25 s @ -20...50°C, <60 s @ -30°C.
  • Effektforbrug under bevægelse: 1.3 W; i hvilestilling: 0.6 W; til dimensionering af kabler: 2.6 VA.
  • Drejevinkel: maks. 95°; justering med mekanisk endestop.
  • Motorens bevægelsesretning vælges med L/R-kontakten; sikkerhedsfunktionens retning vælges med L/R-monteringsretningen.
  • Universalklemme til aksel 6...12.7 mm; mekanisk positionsviser.
  • Tilslutning af strømforsyning og styring: kabel 1 m, 4x 0.75 mm²; kapslingsklasse IP42.
  • Manuel betjening: nej.

  • Mærker
    Belimo
  • Reference
    TF24-3
  • EAN-13
    7630498122453

  • AC/DC-spænding
    AC/DC 24 V
  • Effektforbrug (under drift)
    1.3 W
  • Effektforbrug (fastholdelse)
    0.6 W
  • Mærkeeffekt
    2.6 VA
  • Tilslutning til forsyningsregulering
    Kabel 1 m, 4x 0.75 mm²
  • Styringstype
    3-punkts
  • Beskyttelsesklasse
    IP42
  • Manuel betjening
    Nej
  • Køretid (motor)
    150 s / 90°
  • Køretid (sikkerhedsfunktion)
    ＜25 s
  • Drejningsmoment
    2.5 Nm
  • Bevægelsesretning – motor
    Kan vælges med L/R-kontakten
  • Drejevinkel
    95°
  • Mekanisk tilslutning
    Universalklemme 6...12.7 mm
  • Rotationsretning (sikkerhedsfunktion)
    Kan vælges ved montering L/R

Techniczna karta katalogowa

Download (1.23MB)

Instrukcja montażu

Download (836.65KB)

Techniczna karta katalogowa – TF24-3

Download (1.23MB)

EU Declaration of Conformity – TF24-3

Download (32.44KB)

Environmental Declaration – TF..

Download (72.13KB)
