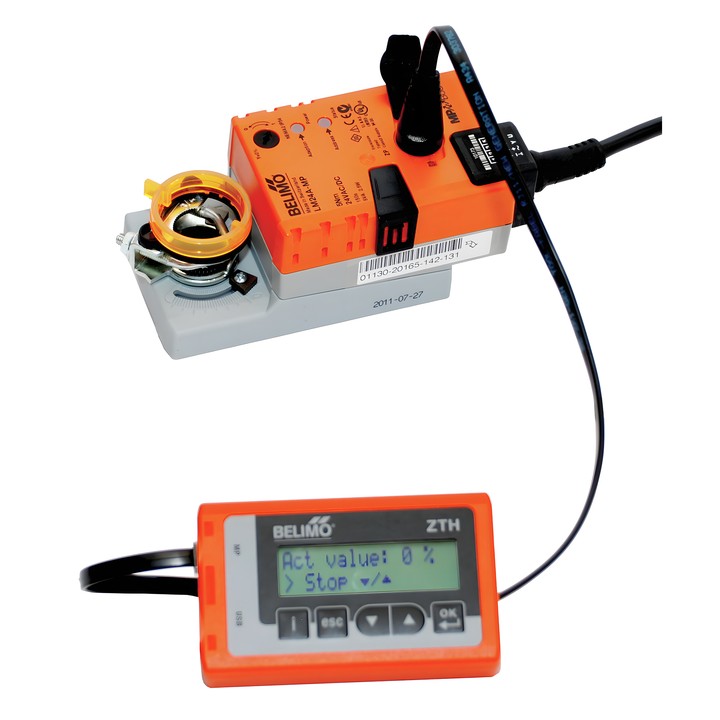

Belimo ZTH EU - serviceværktøj

Belimo ZTH EU serviceværktøj

ZTH EU bruges til betjening af konfigurerbare aktuatorer, VAV-regulatorer og Belimo HVAC-enheder med kommunikationsinterface. Når det er tilsluttet, aflæser det enhedens data og viser de indstillingsmuligheder, der er tilgængelige for den pågældende type.

Vigtigste egenskaber

• Parameterindstilling i point-to-point-tilstand (PP) via servicestikket eller aktuatorens klemmer.
• ZIP-USB-funktion: fungerer som niveauomformer mellem computerens USB-interface og en Belimo MP-enhed.
• MP-Bus-testerfunktion med måling af signalniveauer og telegramtæller.
• Bagbelyst LCD: 2 x 16 tegn.
• USB 2.0-interface med type B-stik; USB A–B-kabel (1 m) og ZK1-GEN-kabel (3 m) medfølger.
• Strømforsynes fra den tilsluttede aktuator: AC 24 V, 50/60 Hz eller DC 24 V; effektforbrug under drift: 1 W.
• Mål L x W x D: 95 x 55 x 25 mm; vægt: ca. 135 g.

Tilslutning er kun tilladt til Belimo-enheder med 24 V PELV-spænding og PP/MP-interface. Direkte tilslutning af ZTH EU som serviceværktøj til MP-Bus eller en MP-klient er ikke mulig; brug servicestikket, eller frakobl MP-enheden fra bussen under tilslutningen.
