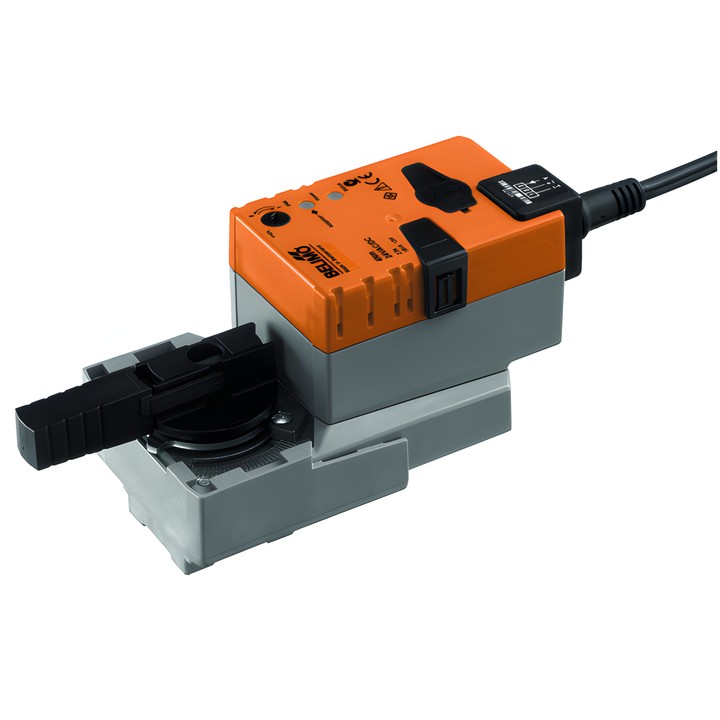

Belimo LRQ24A-SZ - drejeaktuator til kugleventiler

Belimo LRQ24A-SZ drejeaktuator

LRQ24A-SZ er en modulerende aktuator til kugleventiler, beregnet til stationære varme-, ventilations- og klimaanlæg. Styresignalet Y bestemmer ventilens position, mens spændingen U bruges til elektrisk positionsvisning og kan fungere som styresignal for andre aktuatorer.

Vigtige egenskaber og specifikationer

• Drejningsmoment: 4 Nm; omløbstid: 9 s / 90°.
• Mærkespænding: AC/DC 24 V; mærkespændingens frekvens: 50/60 Hz.
• Arbejdsområde for styresignal Y: 0.5...10 V; positionsfeedbacksignal U: 0.5...10 V.
• Effektforbrug under drift: 13 W; i hvilestilling: 2 W; dimensionerende effekt til valg af ledninger: 23 VA.
• Tilslutning til strømforsyning og styring: kabel 1 m, 4x 0.75 mm².
• Manuel betjening med trykknap og mulighed for låsning; mekanisk, aftagelig positionsindikator.
• Justerbar drejevinkel med mekaniske stop; manuel eller automatisk tilpasning ved første tilslutning af strømforsyningen.
• Kapslingsklasse IEC/EN: IP54; kapslingsklasse NEMA/UL: NEMA 2.
• Omgivelsestemperatur: -30...40°C [-22...104°F].

Aktuatoren monteres direkte på kugleventilen med én central skrue. Monteringspositionen i forhold til ventilen kan vælges i intervaller på 90°. Aktuatoren har overbelastningsbeskyttelse og stopper automatisk, når den når stoppet.
