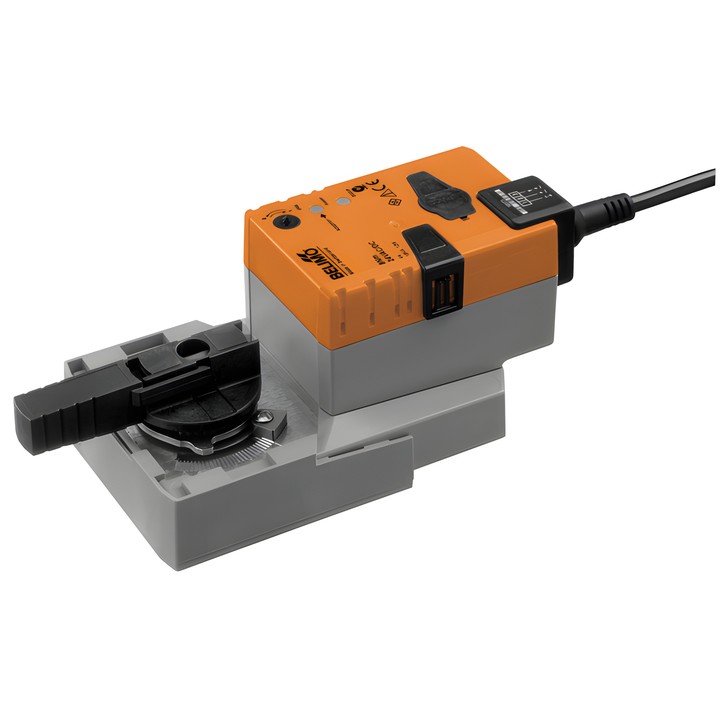

Belimo NRQ24A-SZ - drejeaktuator til kugleventiler

Belimo NRQ24A-SZ – aktuator til kugleventiler

Drejeaktuator med modulerende styring. Signal Y bestemmer aktuatorens position, mens spænding U bruges til elektrisk visning af ventilens position.

Vigtigste egenskaber og parametre

• Motorens drejningsmoment: 8 Nm.
• Mærkespænding: AC/DC 24 V; mærkespændingens frekvens: 50/60 Hz.
• Driftsområde for signal Y: 0.5...10 V; positionsfeedback U: 0.5...10 V.
• Motorens driftstid: 9 s / 90°.
• Effektforbrug under drift: 13 W; i hviletilstand: 2 W; dimensionerende effekt til valg af ledninger: 23 VA.
• Tilslutning til forsyning og styring: kabel 1 m, 4x 0.75 mm².
• Manuel betjening med trykknap og mulighed for låsning; justerbar drejevinkel med mekaniske stop.
• Manuel tilpasning, automatisk ved første tilslutning af forsyningen.
• Beskyttelsesgrad IEC/EN: IP54; omgivelsestemperatur: -30...40°C.

Direkte montering på kugleventilen udføres med én central skrue. Parallel drift af aktuatorer er tilladt under hensyntagen til deres specifikationsdata.
