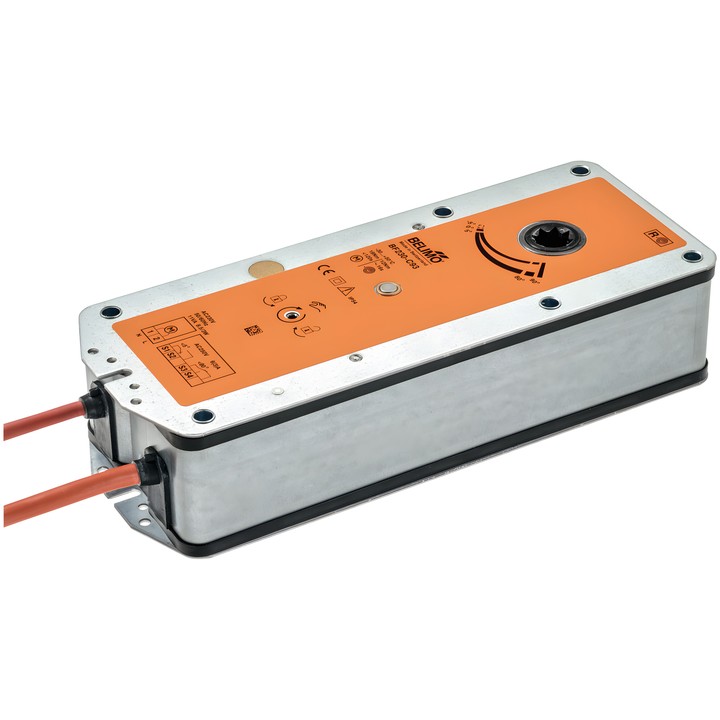

Belimo BF230-C93 - fjederreturaktuator til brandspjæld

Belimo BF230-C93 - fjederreturaktuator til brandspjæld

Belimo
3.794,55 zł
Inkl. moms
3.085,00 zł tax excluded

Belimo BF230-C93 er en fjederreturaktuator til 90° brand- og røgspjæld i ventilations- og klimaanlæg. Motorens drejningsmoment er 18 Nm, og sikkerhedsfunktionens drejningsmoment er 12 Nm. Forsyning: AC 230 V; styring: Luk/Åbn.

Udstyret med to hjælpekontakter 2x SPDT, silikonekabler og en formtilpasset tilslutning på 12x12 mm med en ikke-gennemgående hulaksel.

Produktet er ikke tilgængeligt
Del

Ønsker e-mail når varen er på lager

Interested in this product? Drop us an email and we will let you know when it's available for order.

Belimo BF230-C93-aktuator

Fjederreturaktuator til 90° brand- og røgspjæld i ventilations- og klimaanlæg. Når forsyningen tilsluttes, flytter den spjældet til driftspositionen og spænder fjederen; når forsyningen afbrydes, flytter fjederen spjældet til sikkerhedspositionen.

Vigtigste tekniske data

  • Motorens drejningsmoment: 18 Nm; sikkerhedsfunktionens drejningsmoment: 12 Nm.
  • Nominel spænding: AC 230 V, 50/60 Hz; spændingsområde: AC 198...264 V.
  • Styring: Luk/Åbn.
  • Motorens løbetid: <120 s / 90°; sikkerhedsfunktionens løbetid: 16 s @ 20°C.
  • Effektforbrug: 8 W under bevægelse og 3 W i hvileposition; dimensionerende effekt til kabler: 12.5 VA.
  • Hjælpekontakter: 2x SPDT, koblingspunkter 5° / 80°.
  • Tilslutning til forsyning og styring: kabel 1 m, 2x 0.75 mm² (silikone); tilslutning af hjælpekontakter: kabel 1 m, 4x 0.75 mm² (silikone).
  • Mekanisk tilslutning: formtilpasset tilslutning på 12x12 mm, ikke-gennemgående hulaksel.
  • Motorens bevægelsesretning vælges ved montering L/R; manuel justering med positionsstop.
  • Kapslingsklasse: IP54; beskyttelsesklasse IEC/EN II, forstærket isolering.

Medfølger: håndsving, indikator, beskyttelsesdæksel og formtilpasset indsats 12/10 mm. Aktuatoren tilpasses og monteres på spjældet af producenten af brandspjældet.

  • Mærker
    Belimo
  • Reference
    BF230-C93
  • EAN-13
    7630498118555

  • AC/DC-spænding
    AC 230 V
  • Tilslutning af hjælpekontakt
    Kabel 1 m, 4x 0.75 mm², silikone
  • Effektforbrug (under drift)
    8 W
  • Effektforbrug (fastholdelse)
    3 W
  • Mærkeeffekt
    12.5 VA
  • Tilslutning til forsyningsregulering
    Kabel 1 m, 2x 0.75 mm², silikone
  • Styringstype
    Luk/Åbn
  • Beskyttelsesklasse
    IP54
  • Manuel betjening
    Med stop
  • Køretid (motor)
    ＜120 s / 90°
  • Køretid (sikkerhedsfunktion)
    16 s
  • Hjælpekontakter
    2x SPDT
  • Drejningsmoment
    18 Nm
  • Bevægelsesretning – motor
    Kan vælges ved montering venstre/højre
  • Drejevinkel
    95°
  • Mekanisk tilslutning
    Formsluttende forbindelse 12x12 mm, blind hulaksel

Techniczna karta katalogowa

Download (1.17MB)

Techniczna karta katalogowa – BF230-C93

Download (1.17MB)

Environmental Declaration – BF..

Download (72.18KB)
