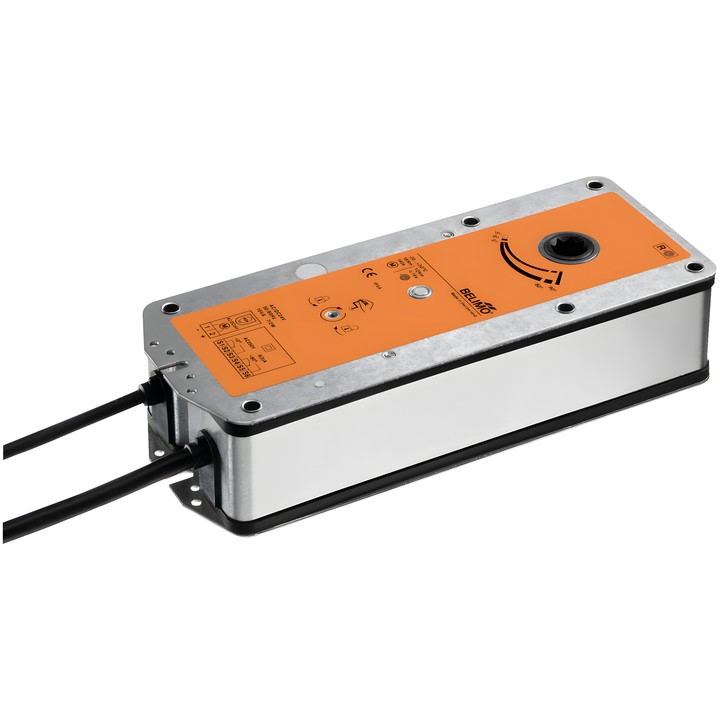

Belimo BF48-5 - fjederreturaktuator til brandspjæld

Belimo BF48-5 – aktuator til brand- og røgspjæld

Fjederreturaktuator beregnet til 90° brand- og røgspjæld i ventilations- og klimaanlæg. Under drift flytter motoren spjældet og spænder returfjederen; ved afbrydelse af strømforsyningen bringer fjederens energi spjældet til sikkerhedsstillingen.

Vigtigste tekniske data

• Mærkespænding: AC/DC 48 V; frekvens: 50/60 Hz.
• Styring: Luk/Åbn.
• Motormoment: 18 Nm; moment for sikkerhedsfunktion: 12 Nm.
• Motorens gangtid: <120 s / 90°; sikkerhedsfunktionens gangtid: 16 s @ 20°C.
• Effektforbrug under drift: 11 W; i hvilestilling: 3.5 W; til dimensionering af ledninger: 16 VA.
• Hjælpekontakter: 2x SPDT; koblingspunkter: 5° / 80°.
• Tilslutning af strømforsyning og styring: kabel 1 m, 2x 0.75 mm² (halogenfrit); tilslutning af hjælpekontakter: kabel 1 m, 6x 0.75 mm² (halogenfrit).
• Mekanisk tilslutning: formsluttende forbindelse 12x12 mm, ikke-gennemgående hulaksel.
• Drejevinkel: maks. 95°; motorens bevægelsesretning vælges ved montering L/R.
• Manuel betjening med positionsstop; mekanisk positionsindikator.
• IEC/EN-kapslingsklasse: IP54; IEC/EN-beskyttelsesklasse: III, Safety Extra-Low Voltage (SELV).

Medfølger: håndsving, indikator, beskyttelsesdæksel og indsats til den formsluttende forbindelse 12/10 mm. Ifølge dokumentationen tilpasses og monteres aktuatoren på spjældet af spjældproducenten; Belimo leverer den direkte til producenter af sikkerhedsspjæld.
