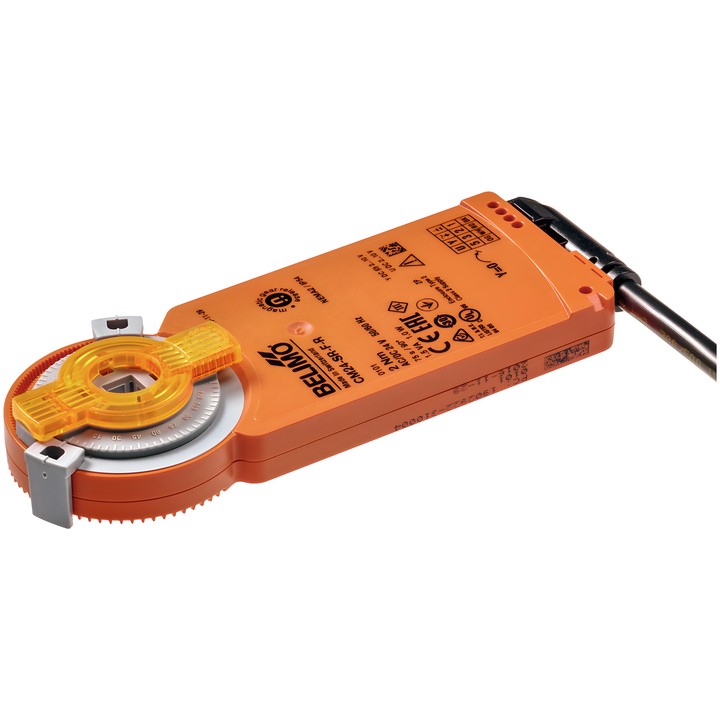

Belimo CM24-SR-F-R - modulerende spjældmotor

Belimo CM24-SR-F-R - modulerende spjældmotor

Belimo
541,97 zł
Inkl. moms
440,63 zł tax excluded

Belimo CM24-SR-F-R-spjældmotor med et drejningsmoment på 2 Nm, forsyning AC/DC 24 V og styring 2...10 V. Gangtiden er 75 s / 90°, og den mekaniske tilslutning er en formtilpasset forbindelse på 8x8 mm.

Levering om ca. 14 dage
Del

Belimo CM24-SR-F-R

Modulerende motor til positionering af spjæld i tekniske bygningsinstallationer. Ifølge det tekniske datablad er den beregnet til luftspjæld med et areal på op til ca. 0.4 m².

Vigtigste egenskaber

  • Drejningsmoment: 2 Nm; forsyning: AC/DC 24 V, 50/60 Hz.
  • Styring: 2...10 V; positionsfeedbacksignal: 2...10 V.
  • Motorens gangtid: 75 s / 90°; drejevinkel: 95°, fast indstilling, med mekaniske drejevinkelbegrænsere.
  • Motorens rotationsretning: med uret (cw); manuel justering med en magnet.
  • Mekanisk tilslutning: formtilpasset forbindelse på 8x8 mm; strøm- og styretilslutning: kabel 1 m, 4x 0.75 mm².
  • Effektforbrug under drift: 1 W; i hvile: 0.5 W; dimensionerende effekt til valg af ledninger: 1.5 VA.
  • Beskyttelsesgrad IEC/EN: IP54; beskyttelsesklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
  • Omgivelsestemperatur: -30...50°C [-22...122°F].

  • Mærker
    Belimo
  • Reference
    CM24-SR-F-R
  • EAN-13
    7630498110221

  • AC/DC-spænding
    AC/DC 24 V
  • Effektforbrug (under drift)
    1 W
  • Effektforbrug (fastholdelse)
    0.5 W
  • Mærkeeffekt
    1.5 VA
  • Tilslutning til forsyningsregulering
    Kabel 1 m, 4x 0.75 mm²
  • Styringstype
    DC 2...10 V
  • Beskyttelsesklasse
    IP54
  • NEMA-beskyttelsesklasse
    NEMA 2
  • Kapslingstype
    UL Enclosure Type 2
  • Manuel betjening
    Ved hjælp af en magnet
  • Køretid (motor)
    75 s / 90°
  • Omgivelsestemperatur
    -30...50°C [-22...122°F]
  • Drejningsmoment
    2 Nm
  • Bevægelsesretning – motor
    rotation med uret (cw)
  • Drejevinkel
    95°
  • Mekanisk tilslutning
    Formsluttende forbindelse 8x8 mm

Techniczna karta katalogowa

Download (1.04MB)

Instrukcja montażu

Download (553.37KB)

EU Declaration of Conformity – CM24-SR-F-R

Download (32.76KB)

Environmental Declaration – CM..

Download (72.47KB)
