Belimo CM24K-T-L.2 - drejeaktuator til spjæld

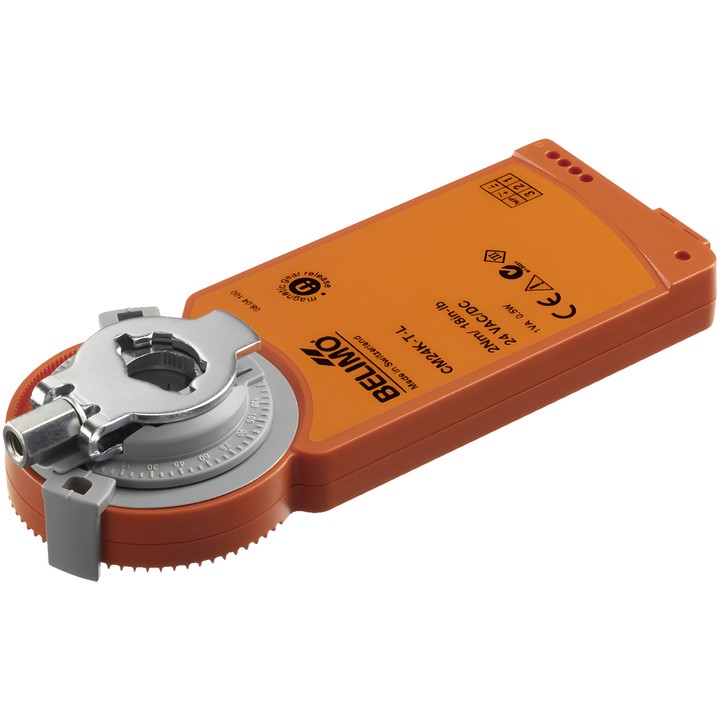

Belimo drejeaktuator CM24K-T-L.2

Aktuator til positionering af spjæld i tekniske bygningsinstallationer, beregnet til brug sammen med modulet SKM230-T-B12. Close/Open-styringen sker via modulet; dokumentationen beskriver systemet som udstyret med en sikkerhedsfunktion.

Vigtigste egenskaber og specifikationer

• Motorens drejningsmoment: 2 Nm; nominel spænding: DC 24 V.
• Motorens driftstid: 75 s / 90°; drejevinkel: 95° med justerbare mekaniske begrænsere på begge sider.
• Motorens bevægelsesretning: rotation mod venstre (ccw).
• Universel akselklemme 6...12.7 mm; manuel indstilling ved hjælp af en magnet.
• Effektforbrug under bevægelse: 0.5 W; i hvilestilling: 0.2 W; dimensionerende effekt til valg af kabler: 1 VA.
• Tilslutning af forsyning og styring: klemmer, massiv kobberledning 1,5 mm² eller flertrådet ledning 1,0 mm² (3-leder).
• Kapslingsklasse IEC/EN IP20; beskyttelsesklasse IEC/EN III, Safety Extra-Low Voltage (SELV).
• Omgivelsestemperatur: -30...50°C [-22...122°F].
• Multipakning: 20 stk.

Aktuatoren er beskyttet mod overbelastning og stopper automatisk, når den når begrænseren. Anvendelsen af sikkerhedsfunktionen er beskrevet i forbindelse med modulet.
