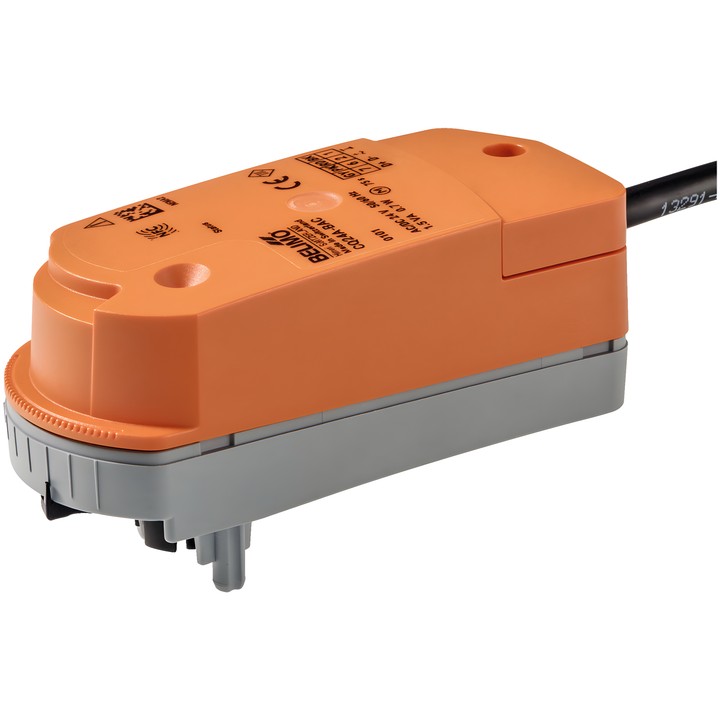

Belimo CQ24A-BAC - drejeaktuator til zoneventiler

Belimo CQ24A-BAC drejeaktuator

CQ24A-BAC er en kommunikerende drejeaktuator til zoneventiler. Den modtager et digitalt styresignal og sender den aktuelle status via BACnet MS/TP eller Modbus RTU.

Vigtigste funktioner og specifikationer

• Drejningsmoment: 1 Nm; driftstid: 75 s / 90°.
• Mærkespænding: AC/DC 24 V; mærkespændingsfrekvens: 50/60 Hz.
• Effektforbrug: 0.7 W under drift og 0.6 W i hviletilstand; dimensionerende effekt til ledningsvalg: 1.5 VA.
• Kommunikation: BACnet MS/TP (fabriksindstilling) eller Modbus RTU.
• Tilslutning til strømforsyning og styring: 1 m kabel, 4x 0.34 mm².
• IEC/EN-kapslingsklasse: IP40; IEC/EN-beskyttelsesklasse: III, Safety Extra-Low Voltage (SELV).
• Montering med klikbeslag uden brug af værktøj; manuel justering efter frakobling af aktuatoren.
• Indstilling af drejevinkelbegrænsning via Belimo Assistant App eller buskommunikation for indstilling af Kv (QCV) eller V'max (PIQCV). Aktuatoren leveres uden begrænsningsclips.
• Positionsindikator og overbelastningsbeskyttelse; aktuatoren stopper automatisk, når anslaget nås.
