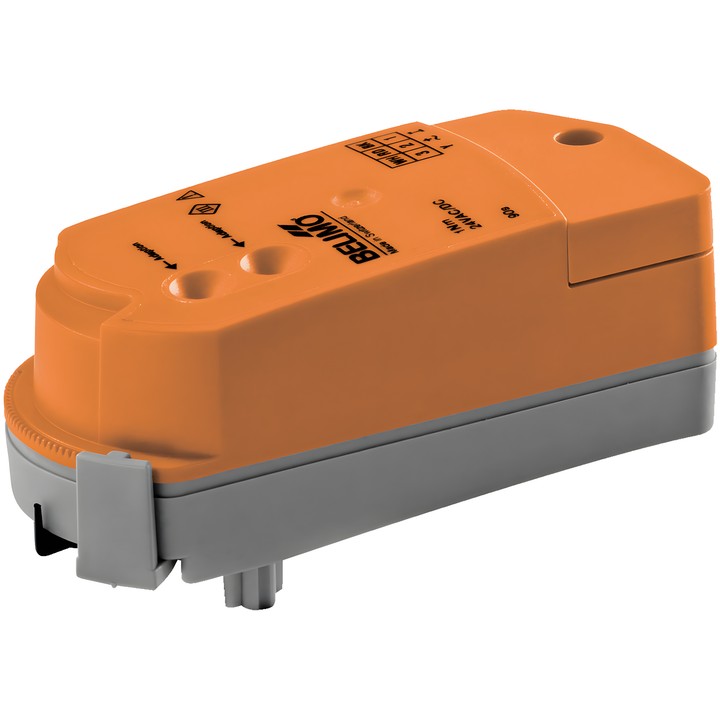

Belimo CQ24A-MPL-T - drejeaktuator til zoneventiler

Belimo CQ24A-MPL-T – aktuator til zoneventiler

Den kommunikerende drejeaktuator modtager et digitalt styresignal via MP-Bus og indstiller ventilen til den ønskede position. Den er beregnet til zoneventiler og monteres på ventilen med klikfastgørelse uden brug af værktøj.

Vigtigste egenskaber og specifikationer

• Motorens drejningsmoment: 1 Nm; løbetid: 75 s / 90°.
• Mærkespænding: AC/DC 24 V; mærkespændingsfrekvens: 50/60 Hz.
• Kommunikerende styring: MP-Bus.
• Effektforbrug under drift: 0.6 W; i hvilestilling: 0.4 W; dimensioneringseffekt for kabler: 1.1 VA.
• Tilslutning af forsyning og styring: klemmer 2.5 mm² (kabel ø6.3...6.8 mm, 3-leder).
• Mekanisk positionsindikator og drejevinkelbegrænser; vinklen kan ændres med en clips i trin på 2.5° for at indstille ventilens maksimale flow.
• Manuel justering, når aktuatoren er taget af ventilen.
• Kapslingsklasse IEC/EN IP40; beskyttelsesklasse IEC/EN III, Safety Extra-Low Voltage (SELV).

Enheden understøtter ikke konventionel styring med et standardsignal eller konfiguration af signaler, f.eks. løbetid.
