Belimo CQK24A-SR-T - drejeaktuator til zoneventiler

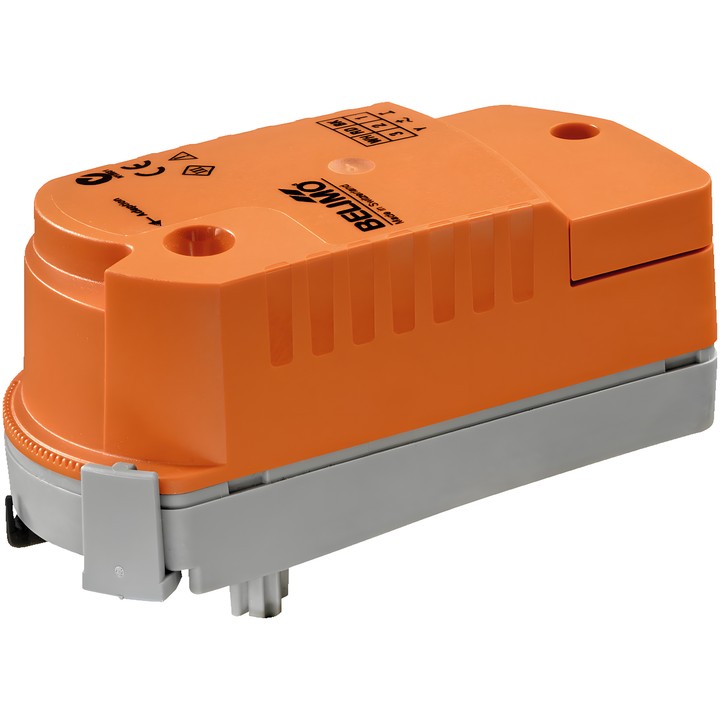

Belimo CQK24A-SR-T-aktuator

Drejeaktuator med sikkerhedsfunktion, beregnet til zoneventiler. Ved strømsvigt flytter energien, der er lagret i de integrerede kondensatorer, ventilen til lukket position (NC). Den fabriksindstillede holdetid ved strømsvigt (PF) er 1 s.

Vigtigste funktioner og tekniske data

• Drejningsmoment: 1 Nm.
• Mærkespænding: AC/DC 24 V; frekvens: 50/60 Hz.
• Modulerende styring: 2...10 V; positionsfeedbacksignal: 2...10 V.
• Motorens køretid: 75 s / 90°; køretid til sikkerhedspositionen: 60 s / 90°.
• Effektforbrug under drift: 2.5 W; i hvile: 0.5 W; dimensioneringseffekt til ledninger: 5 VA.
• Tilslutning til strømforsyning og styring: klemmer 1.5 mm² (kabel ø6...8 mm, 4-leder).
• IEC/EN-kapslingsklasse: IP40; IEC/EN-beskyttelsesklasse: III, Safety Extra-Low Voltage (SELV).
• Værktøjsfri klikmontering; mekanisk positionsviser.
• Justering af drejevinklen med clips i trin på 2.5° bruges til at indstille ventilens maksimale flow.
• Ventilen kan flyttes manuelt, når aktuatoren er afklipset.

Efter ændring af flowindstillingen med stopclipsen skal den modulerende aktuator tilpasses. Strømforsyningen skal komme fra en skilletransformer.
