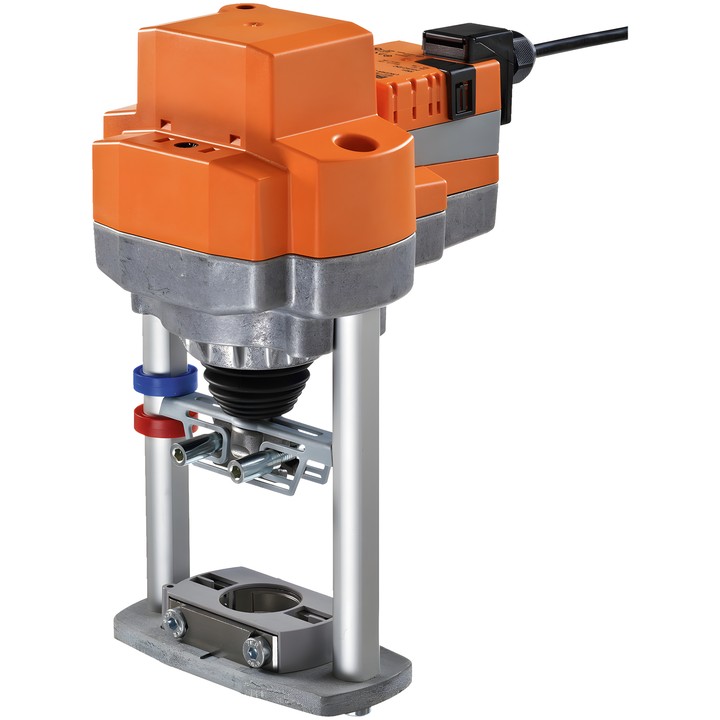

Belimo EV24A-TPC - lineær aktuator til sædeventiler

Belimo EV24A-TPC – aktuator til sædeventiler

Aktuator beregnet til 2-vejs- og 3-vejs-sædeventiler. Understøtter Luk/Åbn- eller 3-punktsstyring.

Vigtigste egenskaber og parametre

• Aktuatorkraft: 2500 N; slaglængde: 40 mm; bevægelsestid: 150 s / 40 mm.
• Nominel spænding: AC/DC 24 V; nominel spændingsfrekvens: 50/60 Hz.
• Nominelt spændingsområde: AC 19.2...28.8 V / DC 21.6...28.8 V.
• Effektforbrug under drift: 2.5 W; i hvilestilling: 0.5 W; til dimensionering af ledninger: 4.5 VA.
• Tilslutning af strømforsyning og styring: klemmer med 1 m kabel, 3x 0.75 mm², klemme 4 mm².
• Manuel indstilling med trykknap, som kan låses.
• Mekanisk positionsindikator til en slaglængde på 5...40 mm.
• Kapslingsklasse IEC/EN IP54; beskyttelsesklasse IEC/EN III, Safety Extra-Low Voltage (SELV).

Aktuatoren er beskyttet mod overbelastning og stopper automatisk, når endestoppet nås. Ved brug af en impulsstyret 3-punktsregulator skal det sikres, at impulserne stoppes, når slutpositionen nås.
