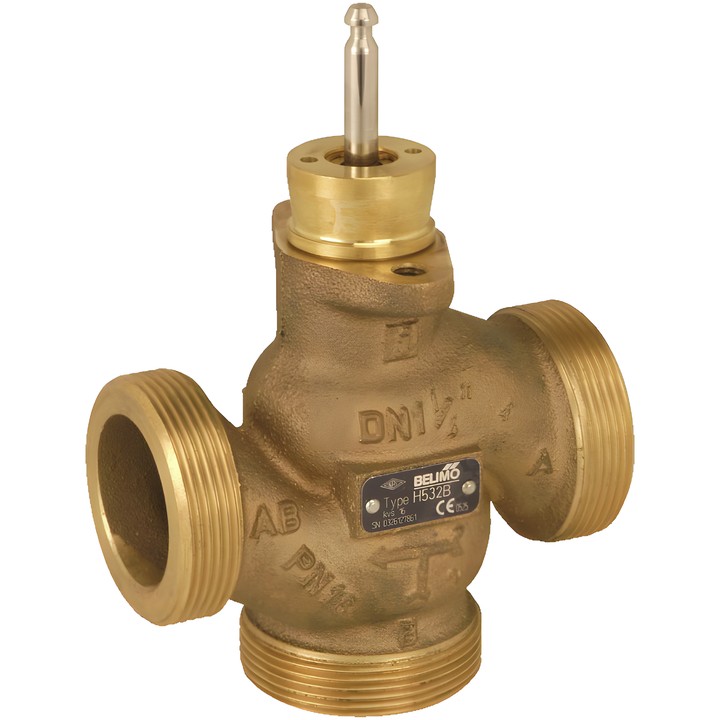

Belimo H520B - 3-Wege-Sitzventil

Belimo H520B – 3-Wege-Sitzventil

Ventil für offene und geschlossene Wassersysteme sowie zur wasserseitigen Regelung in Lüftungs- und Heizungsanlagen. Der Ventilkegel dient als Mischelement.

Wichtigste Merkmale

• DN 20, PN 16, ps 1600 kPa; Außengewinde G 1 1/4".
• Kvs 6.3 m³/h; Hub 15 mm.
• Medium: Wasser oder Wasser mit bis zu 50 Vol.-% Glykol.
• Mediumtemperatur: -10...120°C [14...248°F]. Bei einer Mediumtemperatur von -10...2°C ist eine Spindelheizung erforderlich.
• Durchflusskennlinie: A – AB gleichprozentig, B – AB linear.
• Zulässige Leckage: A – AB max. 0,05% des Kvs-Werts; B – AB max. 1% des Kvs-Werts.
• Ventilgehäuse: CC499K; Schließkörper und Spindel: Edelstahl; Spindeldichtung: EPDM-O-Ring.

Montagehinweise

Die Montage ist von senkrecht bis waagerecht zur Ventilachse zulässig; eine Montage mit nach unten gerichteter Spindel ist nicht zulässig. Die auf dem Gehäuse durch einen Pfeil angegebene Durchflussrichtung ist einzuhalten.
