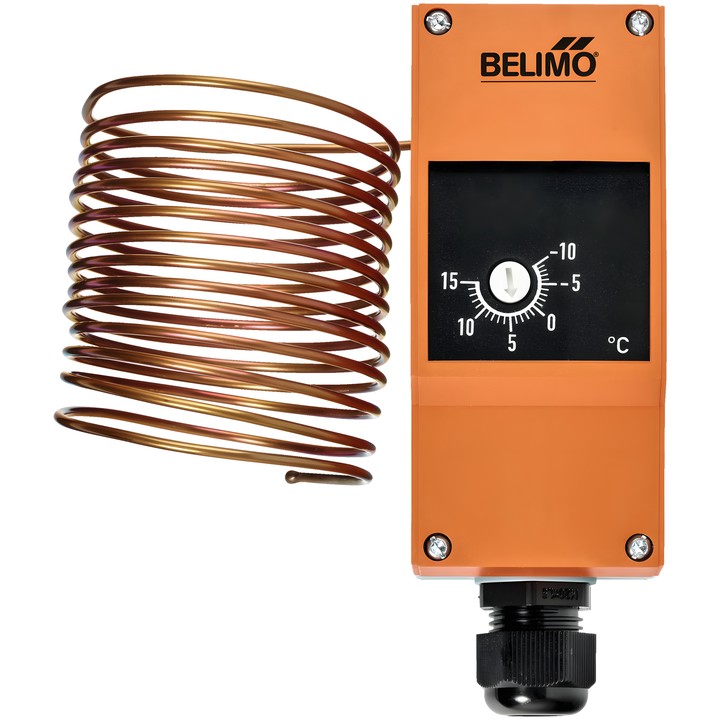

Belimo 01ATS-105XC - Frostschutzthermostat mit 6 m Kapillare

Belimo 01ATS-105XC – Frostüberwachung

Der Thermostat dient zur Überwachung der Temperatur von Wasser- und Lufterhitzern in stationären Lüftungs- und Klimaanlagen. Ein Frostalarm wird über einen einpoligen Wechselkontakt (SPDT) signalisiert. Sinkt die Temperatur unter den Sollwert, verriegelt das Gerät und muss manuell zurückgesetzt werden; nach einem Temperaturanstieg ist eine manuelle Entriegelung möglich.

Wichtige Merkmale und technische Daten

• Kapillare: 6 m; Kapillarmaterial: Kupfer.
• Messbereich und Einstellbereich: -10...15°C; Werkseinstellung: 5°C.
• Schaltdifferenz: 1.5 K (±1 K tolerance); Einstellgenauigkeit: ±2 K.
• Ausgang: Wechselkontakt (SPDT), manuelle Rückstellung.
• Kontaktbelastbarkeit: AC 230 V 16 (2.5) A für Stellung 1-2; AC 230 V 2 (0.4) A für Stellung 1-4; DC 230 V 0.25 A.
• Elektrischer Anschluss: Federklemme max. 2.5 mm²; Kabelverschraubung M20x1.5 mm für Kabel ø6...12 mm.
• Schutzart IEC/EN: IP65.
• Im Lieferumfang: Montagesatz mit 6 Haltern, Typ A-22D-A08.

Sinkt die Temperatur an einem 300 mm langen Abschnitt der Kapillare unter den Sollwert, öffnet Stromkreis 1-2 und Stromkreis 1-4 schließt. Für ein zuverlässiges Schalten muss die Umgebungstemperatur am Gehäuse den eingestellten Schaltpunkt um mehr als 2 K überschreiten.
