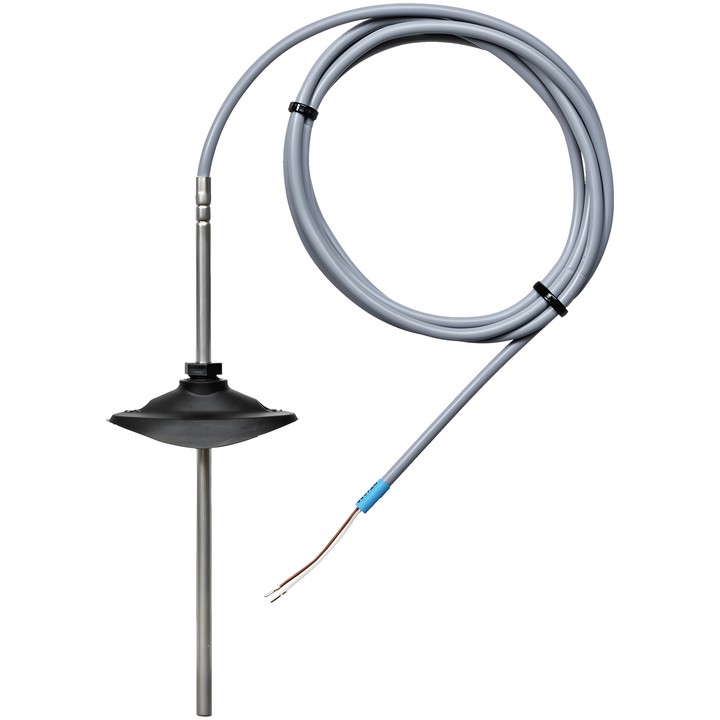

Belimo 01CT-1ALF - Kabelfühler mit Montageflansch

Belimo 01CT-1ALF – Pt100-Temperaturfühler

Kabelgebundener passiver Fühler zur Messung der Lufttemperatur in Kanälen. Das Modell 01CT-1ALF ist mit einem Edelstahlfühler und einem PVC-Kabel ausgestattet. Ein Montageflansch für den Fühler mit 6 mm Durchmesser ist im Lieferumfang enthalten.

Wichtige technische Daten

• Ausgangssignal: Pt100.
• Fühlerlänge: 100 mm; Fühlerdurchmesser: 6 mm.
• Elektrischer Anschluss: 2-adriges Kabel, 2 m.
• Messbereich: -35...100°C [-30...210°F].
• Messstrom Pt100: <1 mA @ 0°C [32°F].
• Genauigkeit Pt..: Class B, ±0.3°C @ 0°C [±0.5°F @ 32°F].
• Schutzart: IP67 (IEC/EN) und NEMA 4X (NEMA/UL).
• Zeitkonstante τ (63%) im Luftkanal: typisch 155 s @ 0 m/s oder 35 s @ 3 m/s.
• Enthaltener Montageflansch: A-22D-A03, Kunststoff, für Fühler mit 6 mm, bis max. 120°C [248°F].

Beim Anschluss eines passiven 2-adrigen Fühlers sind die Auswirkungen von Messstrom und Kabelwiderstand auf die Messgenauigkeit gemäß der Dokumentation des Herstellers zu berücksichtigen.
