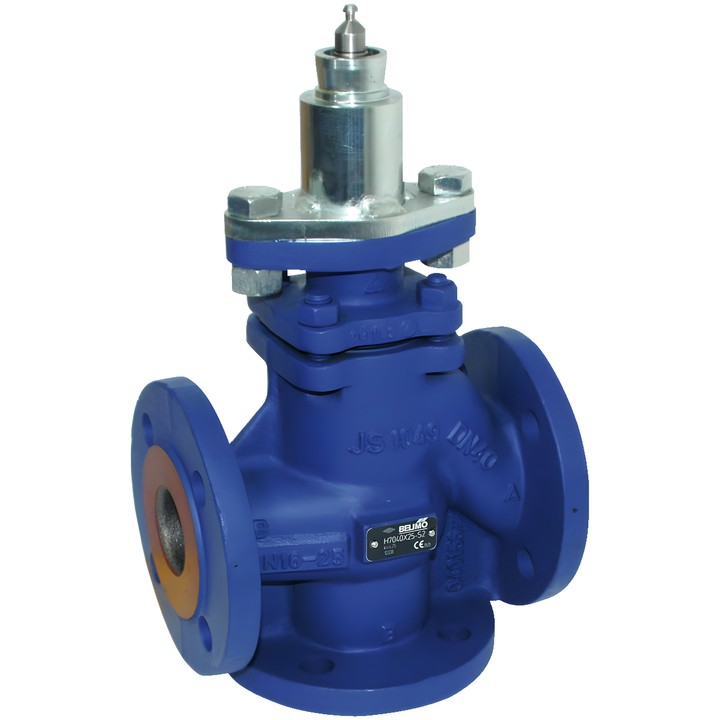

Belimo H7032X16-S2 - 3-Wege-Sitzventil DN 32

Belimo H7032X16-S2 – 3-Wege-Sitzventil

Flanschventil für geschlossene Wassersysteme. Es ist für die Regelung auf der Wasserseite von Lüftungs- und Heizungsanlagen vorgesehen. Die Kegelposition wird durch einen Sitzventilantrieb eingestellt, der mit einem stetigen oder 3-Punkt-Signal angesteuert wird.

Wichtigste Merkmale

• Ausführung: 3-Wege; DN 32; PN 25; Kvs 16 m³/h.
• Rohranschluss: Flansch nach ISO 7005-2.
• Hub: 20 mm; Sv min.: 50.
• Medium: Wasser, Wasser mit max. 50% Glykolanteil.
• Mediumtemperatur: 5...200°C [41...392°F]. Temperatur-Druck-Verhältnis: 120°C bis 2500 kPa; 200°C bis 2300 kPa.
• Durchflusskennlinie: A – AB: linear; B – AB: linear.
• Zulässige Leckage: A – AB: max. 0,05% des Kvs-Werts; B – AB: max. 1% des Kvs-Werts.
• Gehäuse: EN-GJS-400-18-LT (GGG 40.3) mit Schutzbeschichtung; Schließkörper, Spindel und Sitz: Edelstahl; Spindelabdichtung: PTFE V-ring.

Montagehinweise

Zulässige Einbaulage: von senkrecht bis waagerecht bezogen auf die Spindel. Der Einbau mit nach unten gerichteter Spindel ist nicht zulässig. Die durch den Pfeil am Gehäuse angezeigte Durchflussrichtung ist einzuhalten. Der maximale Differenzdruck und der Schließdruck hängen vom montierten Antrieb ab.
