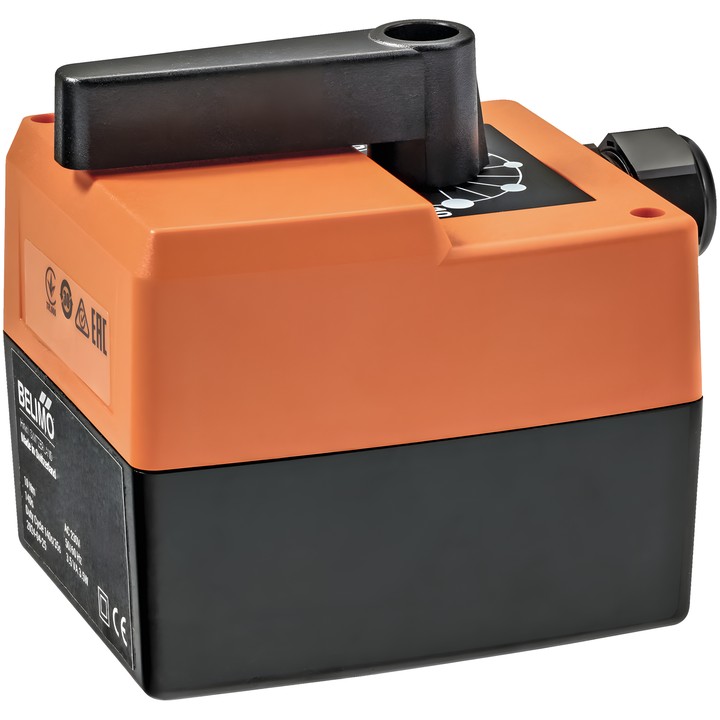

Belimo HTL24-3-T - Drehantrieb für Mischventile

Belimo HTL24-3-T

Drehantrieb zum Antrieb von Mischventilen in stationären Heizungs-, Lüftungs- und Klimaanlagen, in Verbindung mit einem Montagesatz. Ansteuerung über ein 3-Punkt-Signal.

Wichtigste Merkmale und technische Daten

• Drehmoment: 10 Nm.
• Nennspannung: AC 24 V; Frequenz: 50/60 Hz; Spannungsbereich: AC 19.2...28.8 V.
• Leistungsaufnahme im Betrieb: 1.5 W; Auslegungsleistung für die Kabeldimensionierung: 1.5 VA.
• Steuerung: 3-Punkt; Laufzeit des Motors: 280 s / 90°.
• Drehwinkel: 90°; Drehrichtung des Motors: rechts (cw).
• Anschluss für Versorgung und Steuerung: Klemmen 4 mm² (Kabel ø6...8 mm, 3-adrig).
• Handverstellung: vorübergehendes und dauerhaftes Auskuppeln des Getriebes über den Drehknopf am Gehäuse.
• Schutzart IEC/EN: IP40; Schutzklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Schallleistungspegel des Motors: 35 dB(A).
• Umgebungstemperatur: 0...50°C; Umgebungsfeuchtigkeit: max. 95% RH, nicht kondensierend.

Montage mit einer Schraube; der mitgelieferte Stift dient als Verdrehsicherung. Die Montageausrichtung kann in 90°-Schritten gewählt werden. Der Antrieb schaltet sich nach Erreichen der Endstellungen automatisch ab.

Das Gerät vor Feuchtigkeit schützen; es ist nicht für den Außeneinsatz vorgesehen. Versorgung über einen Trenntransformator.
