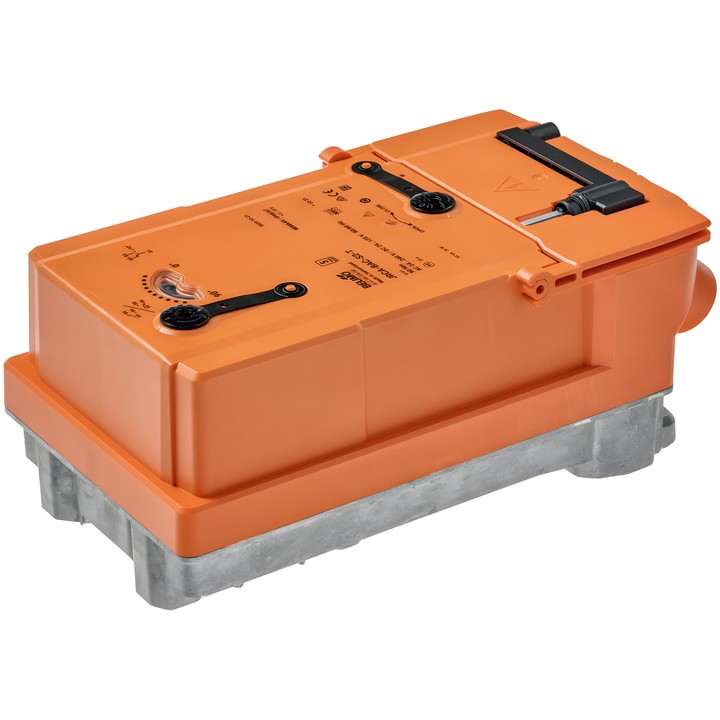

Belimo JRCA-BAC-S2-T - Drehantrieb für Klappen

Belimo JRCA-BAC-S2-T - Drehantrieb für Klappen

Belimo
3.376,89 zł
Bruttopreis
2.745,44 zł tax excluded

Drehantrieb Belimo JRCA-BAC-S2-T für Klappen mit einem Drehmoment von 90 Nm. Versorgung AC 24...240 V / DC 24...125 V, Kommunikation über BACnet MS/TP, Modbus RTU und MP-Bus sowie 2x SPDT.

Die Laufzeit beträgt 35 s / 90° und ist im Bereich von 20...120 s einstellbar. Schutzart IEC/EN IP66/67.

Lieferung in ca. 14 Tagen
Teilen

Drehantrieb Belimo JRCA-BAC-S2-T

Elektronischer Drehantrieb für Klappen, ausgelegt für modulierende, kommunikative und hybride Regelung. Er ermöglicht außerdem die Umwandlung von Signalen angeschlossener Sensoren.

Wichtigste Merkmale und Parameter

  • Motordrehmoment: 90 Nm; Versorgung: AC 24...240 V / DC 24...125 V, 50/60 Hz.
  • Kommunikation: BACnet MS/TP, Modbus RTU, MP-Bus; Arbeitsbereich Y: 2...10 V, konfigurierbar: 0.5...10 V oder 4...20 mA.
  • Motorlaufzeit: 35 s / 90°; einstellbar: 20...120 s.
  • Zwei integrierte Hilfsschalter 2x SPDT: 1x 10° / 1x 0...90° (Standardeinstellung 85°).
  • Leistungsaufnahme während der Bewegung: 20 W; in Ruhestellung: 7 W. Bemessungsleistung für die Kabelauswahl: bei 24 V 20 VA / bei 240 V 55 VA.
  • Versorgungsklemmen: 0.5...2.5 mm²; Steuerklemmen: 0.34...1.5 mm²; ausschließlich Kupferleiter.
  • Schutzart IEC/EN IP66/67; Anschlussflansch F07 (F05/F10 nur mit Zubehör).
  • Manuelle Verstellung mit einer Kurbel, integrierte mechanische Stellungsanzeige und interne Heizung zur Vermeidung von Kondensation.
  • Parametrierung mit Belimo Assistant 2, auch über NFC.

  • Marke
    Belimo
  • Artikel-Nr.
    JRCA-BAC-S2-T
  • ean13
    7630498109706

  • AC/DC-Spannung
    AC 24...240 V / DC 24...125 V
  • Anschluss Hilfsschalter
    Klemmen 0.5...2.5 mm², nur Kupferleiter
  • Leistungsaufnahme (Betrieb)
    20 W
  • Leistungsaufnahme (Halten)
    7 W
  • Nennleistung
    bei 24 V 20 VA / bei 240 V 55 VA
  • Steuerungsart
    BACnet MS/TP Modbus RTU MP-Bus DC 2...10 V DC 0.5...10 V 4...20 mA Zu/Auf 3-Punkt Hybrid (kommunizierend/analog)
  • Schutzart
    IP66/67
  • NEMA-Schutzart
    NEMA 4X
  • Gehäusetyp
    UL Enclosure Type 4X
  • Spannungsanschluss
    Klemmen 0.5...2.5 mm², nur Kupferleiter
  • Hilfskontakte
    2x SPDT
  • Steueranschluss
    Klemmen 0.34...1.5 mm², nur Kupferleiter

Techniczna karta katalogowa

Download (3.36MB)

Instrukcja montażu

Download (6.23MB)

Techniczna karta katalogowa – JRCA-BAC-S2-T

Download (3.37MB)

EU Declaration of Conformity – JRCA-BAC-S2-T

Download (327.09KB)

Environmental Declaration – JR..

Download (72.15KB)
