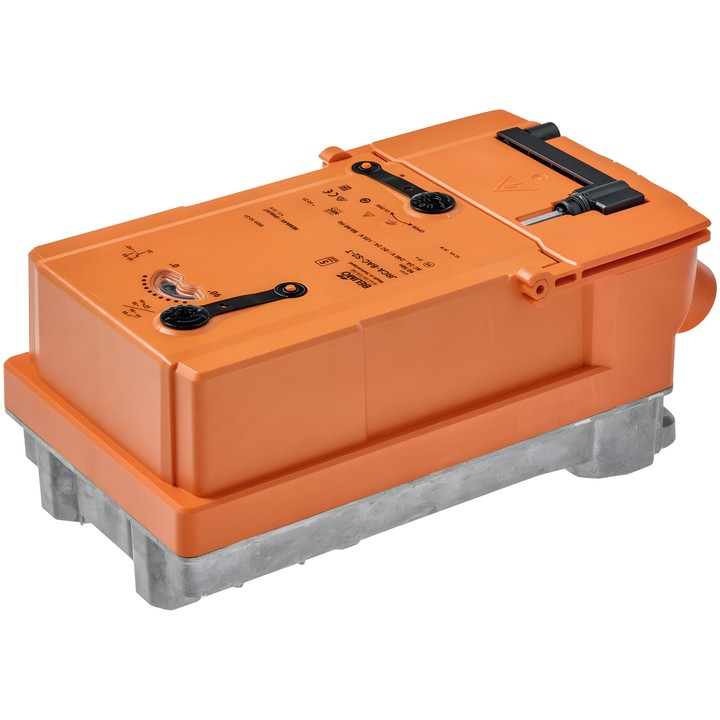

Belimo JRCA-S2-T – Drehantrieb für Klappen

Elektronischer Drehantrieb für Klappen in stationären Heizungs-, Lüftungs- und Klimaanlagen. Ermöglicht eine Auf/Zu- oder 3-Punkt-Regelung.

Wichtigste Merkmale

• Drehmoment: 90 Nm.
• Bemessungsspannung: AC 24...240 V / DC 24...125 V; Frequenz 50/60 Hz.
• Motorlaufzeit: 35 s / 90°; einstellbare Laufzeit: 20...120 s.
• Zwei integrierte Hilfsschalter: 2x SPDT; einer auf 10° eingestellt, der andere im Bereich 0...90° einstellbar (Werkseinstellung 85°).
• Leistungsaufnahme: 20 W im Betrieb und 7 W in Ruhestellung.
• Klemmenanschlüsse 0.5...2.5 mm², nur Kupferleiter.
• Schutzart IEC/EN: IP66/67; NEMA 4X.
• Anschlussflansch F07 (F05/F10 nur mit Zubehör).
• Mechanische Stellungsanzeige und Handbetrieb mit einer Kurbel.
• Interne Heizung zur Vermeidung von Kondensation; Parametrierung über NFC mit Belimo Assistant 2.

Montage und elektrischer Anschluss dürfen nur von qualifizierten Fachkräften durchgeführt werden. Der Antrieb muss an einen Schutzleiter (PE) angeschlossen werden.
