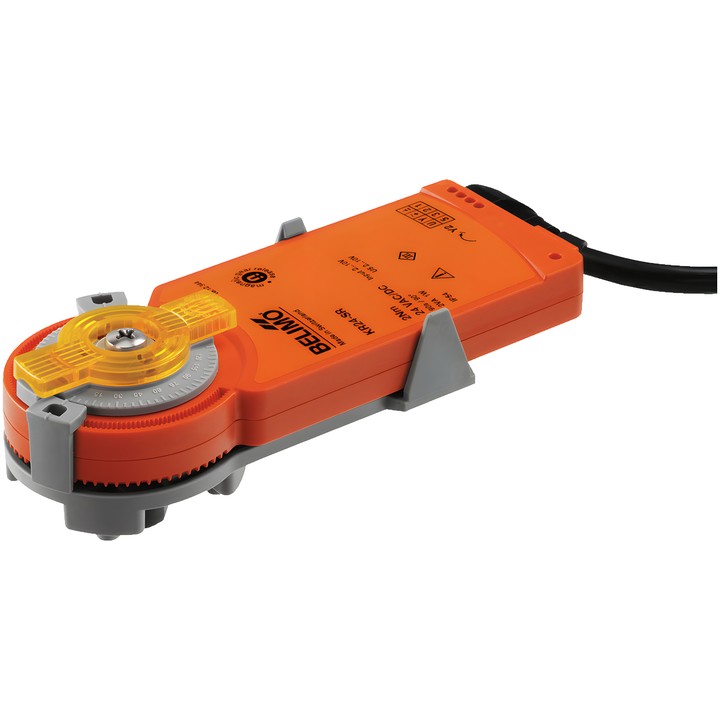

Belimo KR24-SR - Drehantrieb für Kugelhähne

Belimo KR24-SR – Antrieb für Kugelhähne

KR24-SR ist ein modulierender Drehantrieb, der mit einem Y-Signal angesteuert wird. Die Messspannung U dient der elektrischen Anzeige der Ventilstellung und kann als Steuersignal für andere Antriebe verwendet werden.

Wichtigste Merkmale und technische Daten

• Motordrehmoment: 2 Nm; Versorgung: AC/DC 24 V, 50/60 Hz.
• Arbeitsbereich Y: 2...10 V; Positionsrückmeldung U: 2...10 V.
• Motorlaufzeit: 75 s / 90°; Positioniergenauigkeit: ±5%.
• Leistungsaufnahme im Betrieb: 1 W; in Ruhestellung: 0.5 W; zur Kabeldimensionierung: 2 VA.
• Versorgungs- und Steueranschluss: Kabel 1 m, 4x 0.75 mm².
• Manuelle Verstellung mit einem Magneten; mechanische, abnehmbare Stellungsanzeige.
• Begrenzung des Drehwinkels ab 90° in Schritten von 2.5°; die Skala entspricht 25...100% des Kvs-Werts.
• Schutzart IEC/EN: IP54; Schutzklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Umgebungstemperatur: -30...50°C; Umgebungsfeuchte: Max. 95% RH, non-condensing.

Der Antrieb wird mit einer Schraube direkt am Kugelhahn montiert. Die Montageposition zum Ventil kann in 90°-Schritten gewählt werden. Der Antrieb ist überlastgeschützt und stoppt automatisch beim Erreichen des Begrenzers.
